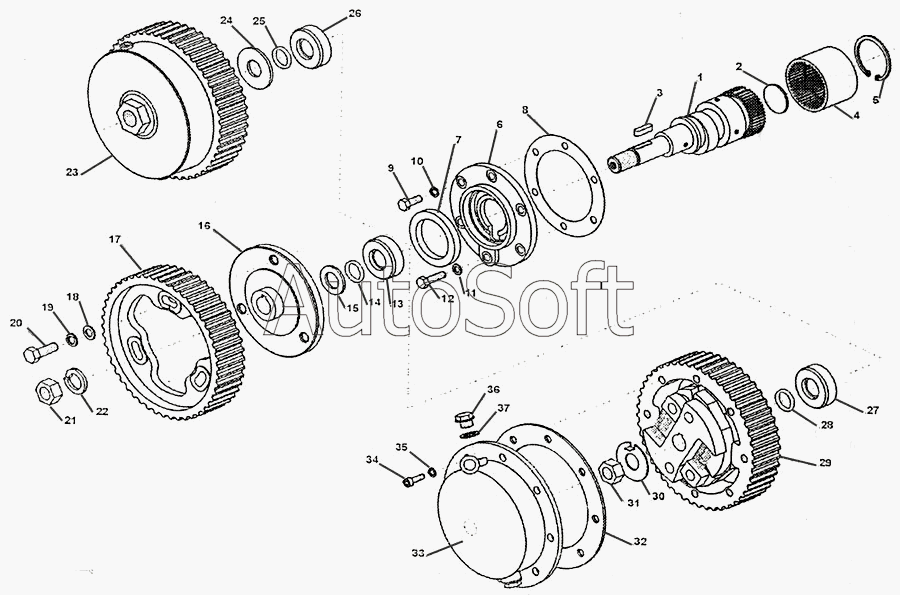

Каталог запасных частей к технике: УАЗ 4CT90-1ME. Привод ТНВД (4.59.15.01.001)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2.01.725 | 2***5 | Корпус в сборе (Nо. 6, 7) | |
| 2.36.666 | 2***6 | Приводная втулка ТНВД (Nо. 4, 5) | |
| 2.36.996 | 2***6 | Приводной валик ТНВД (Nо. 1, 2) | |
| 2.41.018 | 2***8 | Переключатель угла впрыска в сборе (Nо. 27-37) | |
| 1 | 1***3 | Приводной валик ТНВД | |
| 2 | 1***1 | Заглушка | |
| 3 | 1***) | Шпонка А5х5х20 | |
| 4 | 1***2 | Приводная втулка насоса -дозатора | |
| 5 | 1***) | Стопорное кольцо W 42 | |
| 6 | 1***5 | Корпус | |
| 7 | 2***3 | Уплотнительное кольцо АS40х55х7RDR-FРМ | |
| 8 | 1***3 | Прокладка | |
| 9 | 1***) | Болт М6х16-5.8-В | |
| 10 | 1***) | Пружинная шайба Z6,1 | |
| 11 | 1***5 | Уплотнительное кольцо | |
| 12 | 1***) | Болт М6х22-5.8 | |
| 13 | 1***3 | Нажимное кольцо | |
| 14 | 1***4 | Уплотнительное кольцо МVQ-ОS 16х3 | |
| 15 | 1***4 | Шайба | |
| 16 | 1***3 | Ступица | |
| 17 | 1***4 | Зубчатое колесо | |
| 18 | 1***) | Шайба | |
| 19 | 1***) | Пружинная шайба 8,2 | |
| 20 | 1***) | Болт М8х22-8.8-В | |
| 21 | 1***) | Гайка М16х1.5-8-В | |
| 22 | 1***) | Пружинная шайба 16,3 | |
| 23 | 2***) | Переключатель угла впрыска в сборе | |
| 24 | (***) | Нажимное кольцо | |
| 25 | (***) | Уплотнительное кольцо 17,12х2,62 | |
| 26 | (***) | Кольцо | |
| 27 | 1***9 | Нажимное кольцо | |
| 28 | 1***4 | Уплотнительное кольцо МVQ-ОS 16х3 | |
| 29 | 2***6 | Переключатель угла впрыска | |
| 30 | 1***) | Шайба 17 | |
| 31 | 1***) | Гайка М16х1.5-8-В | |
| 32 | 1***2 | Прокладка | |
| 33 | 1***3 | Прокладка | |
| 34 | 1***) | Болт М6х14-8.8-А | |
| 35 | 1***) | Пружинная шайба Z6,1 | |
| 36 | 1***) | Пробка | |
| 37 | 1***) | Уплотнительное кольцо |
