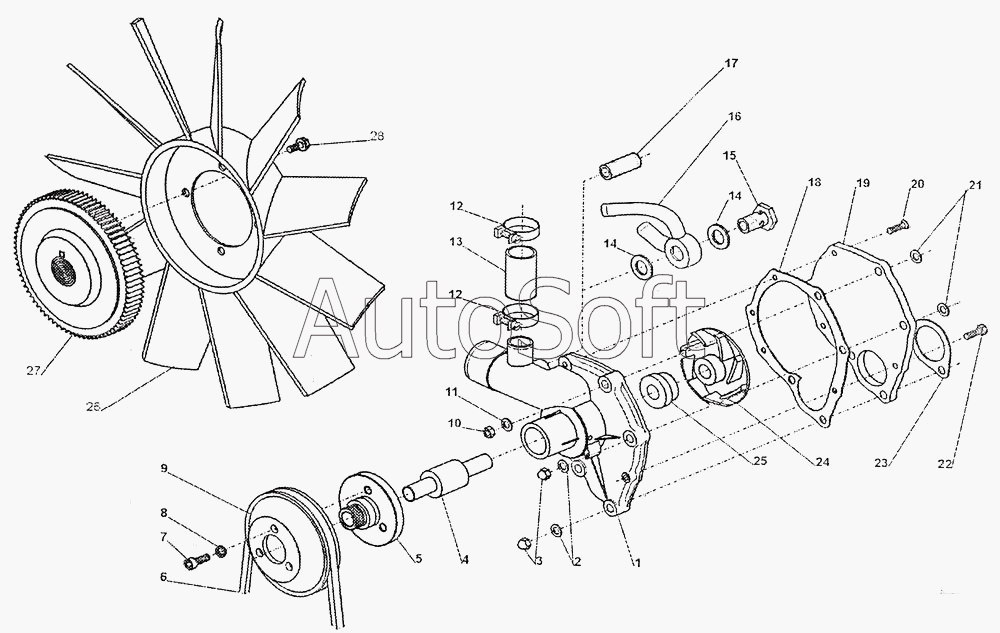

Каталог запасных частей к технике: УАЗ 4CT90-1ME. Водяной насос (4.96.25.03.001)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2.75.050 (18286-3) | 2***) | Вентилятор с муфтой в сборе (Nо. 26-28) | |
| 2.75.063 (11.26.042.0) | 2***) | Водяной насос в сборе (Nо. 1, 4, 5, 18-20, 22, 24, 25) | |
| 1 | (***) | Корпус водяного насоса | |
| 2 | 1***) | Уплотнительное кольцо | |
| 3 | 1***) | Гайка М8-5-В | |
| 4 | (***) | Валик в сборе с подшипником | |
| 5 | (***) | Ступица | |
| 6 | 1***3 | Клиновой ремень АVХ10х925LА6217МС | |
| 7 | 1***) | Болт М8х16-8.8 | |
| 8 | 1***) | Пружинная шайба 8,2 | |
| 9 | 1***5 | Шкив | |
| 10 | 1***) | Гайка М8-5-В | |
| 11 | 1***) | Пружинная шайба 8,2 | |
| 12 | 1***5 | Зажимная обойма 25-40/9 ТОRRО | |
| 13 | 1***9 | Провод | |
| 14 | 1***8 | Уплотнительное кольцо | |
| 15 | 0***3 | Болт соединителя | |
| 16 | 2***4 | Труба | |
| 17 | 0***2 | Штуцер | |
| 18 | 1***) | Прокладка | |
| 19 | (***) | Крышка насоса | |
| 20 | 1***) | Болт М6х18-5.8-В | |
| 21 | 1***8 | Прокладка | |
| 22 | 1***) | Болт М6х20-5.8-В | |
| 23 | 1***7 | Прокладка | |
| 24 | (***) | Ротор | |
| 25 | (***) | Уплотнитель валика насоса | |
| 26 | 2***) | Вентилятор | |
| 27 | 2***) | Сцепление | |
| 28 | 1***6 | Болт М8х1.25 |
