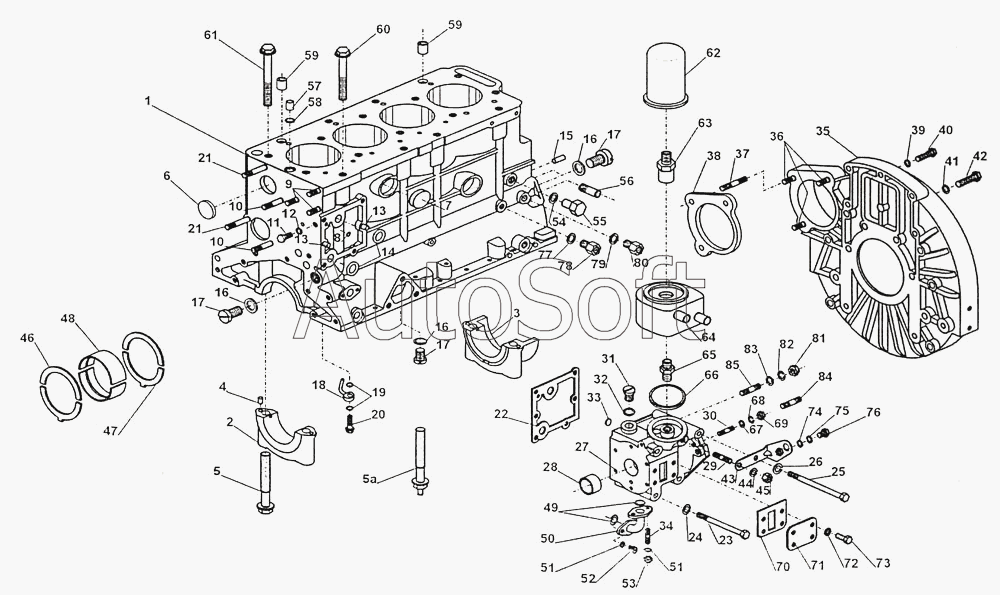

Каталог запасных частей к технике: УАЗ 4CT90-1ME. Блок цилиндров (4.96.11.08.001)
56
68
67
66
65
64
63
62
61
60
59
59
58
57
69
55
54
53
52
51
51
50
49
48
48
48
48
80
85
84
83
82
81
47
80
79
78
77
76
75
74
73
72
71
70
12
24
23
22
21
21
20
19
18
17
17
17
16
16
16
15
14
13
13
25
11
10
10
9
8
7
6
5
5
4
3
2
37
47
46
46
45
44
43
42
41
40
39
38
1
36
35
34
33
32
31
30
29
28
27
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2.01.814 | 2***4 | Комплект прокладок двигателя | |
| 2.11.722 | 2***2 | Кронштейн топливого насоса в сборе (Nо. 27-29, 31-34, 84, 85) | |
| 2.11.724 | 2***4 | Блок цилиндров с крышками подшипников (Nо. 1 -8) | |
| 2.11.769 | 2***9 | Блок цилиндров в сборе (Nо. 1-29: 31-34, 84, 85) | |
| 2.11.802 | 2***2 | Кожух махавика в сборе (Nо. 35, 36) | |
| 2.11.942 | 2***2 | Ремонтная группа двигателя | |
| 1 | 1***4 | Блок цилиндров | |
| 2 | 1***8 | Крышка подшипника | |
| 3 | 1***9 | Крышка упорного подшипника | |
| 4 | 1***3 | Штифт | |
| 5 | 1***9 | Болт {а} | |
| 5 | 1***0 | Болт | |
| 6 | 1***2 | Заглушка | |
| 7 | 1***1 | Заглушка | |
| 8 | 1***9 | Заглушка | |
| 9 | 1***7 | Шпилька | |
| 10 | 1***7 | Шпилька | |
| 11 | 1***) | Болт М8х10-5.8-А | |
| 12 | 1***) | Уплотнительное кольцо | |
| 13 | 1***3 | Штифт | |
| 14 | 1***) | Уплотнительное кольцо МVQ 70-N-18.3х2.4 | |
| 15 | 1***3 | Штифт | |
| 16 | 1***) | Уплотнительное кольцо | |
| 17 | 1***3 | Заглушка | |
| 18 | 2***9 | Сопло | |
| 19 | 1***) | Уплотнительное кольцо | |
| 20 | 1***) | Болт соединителя | |
| 21 | 1***) | Шпилька М8х40-8.8 | |
| 22 | 1***0 | Прокладка | |
| 23 | 1***) | Болт М8х85-8.8-В | |
| 24 | 1***) | Уплотнительное кольцо | |
| 25 | 1***) | Болт М8х110-8.8-В | |
| 26 | 1***) | Пружинная шайба 8,2 | |
| 27 | 1***7 | Кронштейн топливого насоса | |
| 28 | 1***4 | Втулка | |
| 29 | 1***7 | Шпилька | |
| 30 | 1***) | Шпилька М8х28-8.8 | |
| 31 | 1***3 | Заглушка | |
| 32 | 1***) | Уплотнительное кольцо | |
| 33 | 1***1 | Заглушка | |
| 34 | 1***) | Шпилька М6х14-5.8 | |
| 35 | 1***6 | Кожух маховика | |
| 36 | 1***) | Шпилька М10х28-8.8 | |
| 37 | 1***) | Шпилька М10х55-8.8 | |
| 38 | 1***3 | Распорная прокладка | |
| 39 | 1***4 | Шайба | |
| 40 | 1***) | Болт М8х35-8.8-В | |
| 41 | 1***9 | Шайба | |
| 42 | 1***) | Болт М10х30-8.8-В | |
| 43 | 2***6 | Сопротивление тросика | |
| 44 | 1***) | Пружинная шайба 8,2 | |
| 45 | 1***) | Гайка М8-5-В | |
| 46 | 1***) | Полукольцо упорное верхнее стандартное | |
| 46 | 1***) | Полукольцо упорное верхнее ремонтного размера 0,15 | |
| 47 | 1***) | Полукольцо упорное нижнее стандартное | |
| 47 | 1***) | Полувкладыш главный ремонтного размера 0,15 | |
| 48 | 1***) | Полувкладыш главный стандартный | |
| 48 | 1***6 | Полувкладыш главный ремонтного размера 0,25 | |
| 48 | 1***7 | Полувкладыш главный ремонтного размера 0,50 | |
| 48 | 1***8 | Полувкладыш главный ремонтного размера 0,75 | |
| 49 | 1***) | Уплотнительное кольцо МVQ 70-N-16.3х2.4 | |
| 50 | 2***7 | Маслопровод в сборе | |
| 51 | 1***) | Пружинная шайба Z6,1 | |
| 52 | 1***) | Болт М6х14-5.8-А | |
| 53 | 1***) | Гайка М6-5-В | |
| 54 | 1***) | Уплотнительное кольцо | |
| 55 | 1***) | Пробка М14х1.5 | |
| 56 | 0***4 | Штуцер | |
| 57 | 1***) | Втулка | |
| 58 | 1***) | Уплотнительное кольцо | |
| 59 | 1***3 | Втулка | |
| 60 | 1***1 | Болт | |
| 61 | 1***0 | Болт | |
| 62 | 2***) | Фильтр масляный | |
| 63 | 1***7 | Штуцер | |
| 64 | 2***) | Масляный радиатор 1200 | |
| 65 | 1***5 | Штуцер | |
| 66 | (***) | Прокладка (масляный радиатор) | |
| 67 | 1***) | Шайба | |
| 68 | 1***) | Пружинная шайба 8,2 | |
| 69 | 1***) | Гайка М8-8-В | |
| 70 | 1***1 | Прокладка | |
| 71 | 1***6 | Крышка | |
| 72 | 1***) | Уплотнительное кольцо | |
| 73 | 1***) | Болт М8х20-5.8-В | |
| 74 | 1***) | Шайба | |
| 75 | 1***) | Пружинная шайба 8,2 | |
| 76 | 1***) | Болт М8х16-5.8-В | |
| 77 | 1***4 | Уплотнительное кольцо | |
| 78 | 1***9 | Седло | |
| 79 | 1***) | Уплотнительное кольцо | |
| 80 | 0***8 | Штуцер датчика давления масла | |
| 80 | 0***6 | Штуцер датчика давления масла | |
| 81 | 1***) | Гайка М10-6-В | |
| 82 | 1***) | Пружинная шайба Z10,2 | |
| 83 | 1***) | Шайба 10,5 | |
| 84 | 1***) | Шпилька М10х35-5.8 | |
| 85 | 1***) | Шпилька М10х28-8.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
