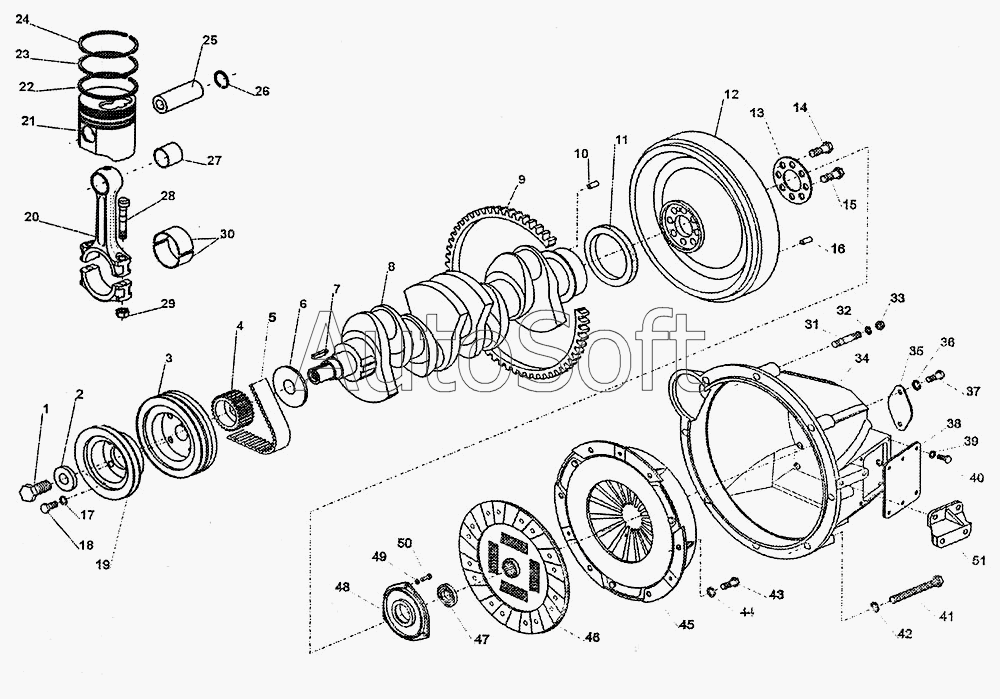

Каталог запасных частей к технике: УАЗ 4CT90-1ME. Коленчатый вал (4.96.13.04.001)
41
29
30
30
30
30
31
32
33
34
35
36
37
38
39
40
28
42
43
44
45
46
47
48
49
50
51
13
2
3
4
5
6
7
8
8
8
8
9
10
11
11
12
1
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2.14.216 | 2***6 | Маховик с венцом (Nо. 9, 12) | |
| 2.21.067 | 2***7 | Кожух сцепления в сборе (Nо. 34-40) | |
| 2.30.112 | 2***2 | Шатун в сборе (Nо. 20, 27 - 29) | |
| 2.31.127 | 2***7 | Поршень в сборе (Nо. 21 - 26) | |
| 2.31.128 | 2***8 | Поршень с шатуном в сборе (Nо. 20 - 29) | |
| 1 | 1***9 | Болт | |
| 2 | 1***2 | Шайба | |
| 3 | 2***1 | Шкив с демпфером крутильных колебаний | |
| 4 | 1***4 | Шестерня | |
| 5 | 1***9 | Зубчатый ремень 58159, 25-mm | |
| 6 | 1***2 | Направляющий диск | |
| 7 | 1***2 | Шпонка коленчатого вала | |
| 8 | 1***8 | Коленчатый вал | |
| 8 | 1***9 | Коленчатый вал ремонтного размера 1 | |
| 8 | 1***0 | Коленчатый вал ремонтного размера 2 | |
| 8 | 1***1 | Коленчатый вал ремонтного размера 3 | |
| 9 | 1***3 | Зубчатый венец | |
| 10 | 1***3 | Штифт | |
| 11 | 2***7 | Уплотнительное кольцо АS85х110х12 LDR-FРМ | |
| 11 | 2***8 | Уплотнительное кольцо FРМ/АСМ А5WFLD 85х110х12 | |
| 12 | 1***9 | Маховик | |
| 13 | 1***2 | Шайба | |
| 14 | 1***7 | Болт | |
| 15 | 1***8 | Болт | |
| 16 | 1***8 | Штифт | |
| 17 | 1***) | Пружинная шайба Z10,2 | |
| 18 | 1***) | Болт М10х16-8.8 | |
| 19 | 1***5 | Шкив | |
| 20 | 1***9 | Шатун | |
| 21 | 1***3 | Поршень | |
| 22 | 2***6 | Маслосъемное кольцо | |
| 23 | 1***) | Скребковое кольцо | |
| 24 | 1***) | Компресионное кольцо | |
| 25 | 1***) | Поршневой палец | |
| 26 | 1***) | Стопорное кольцо | |
| 27 | 1***) | Втулка головки шатуна | |
| 28 | 1***5 | Шатунный болт | |
| 29 | 1***5 | Гайка | |
| 30 | 1***) | Полувкладыш шатуна | |
| 30 | 1***0 | Полувкладыш шатуна ремонтного размера 0.25 | |
| 30 | 1***1 | Полувкладыш шатуна ремонтного размера 0.50 | |
| 30 | 1***2 | Полувкладыш шатуна ремонтного размера 0.75 | |
| 31 | 1***) | Шпилька М10х55-8.8 | |
| 32 | 1***) | Пружинная шайба Z10,2 | |
| 33 | 1***) | Гайка М10-10-А | |
| 34 | 1***8 | Кожух сцепления | |
| 35 | 1***5 | Заглушка | |
| 36 | 1***) | Пружинная шайба 8,2 | |
| 37 | 1***) | Болт М8Х10-5.8-А | |
| 38 | 1***6 | Заглушка | |
| 39 | 1***) | Пружинная шайба Z6,1 | |
| 40 | 1***) | Болт М6х10-5.8-А | |
| 41 | 1***) | Болт М10х120-8.8-В | |
| 42 | 1***) | Пружинная шайба Z10,2 | |
| 43 | 1***) | Болт М8х22-8.8-В | |
| 44 | 1***) | Пружинная шайба Z8,2 | |
| 45 | 2***) | Прижимное кольцо в сборе | |
| 46 | 2***) | Диск сцепления в сборе | |
| 47 | 1***) | Подшипник 6203 DDU | |
| 48 | 1***8 | Оправка подшипника | |
| 49 | 1***) | Пружинная шайба Z6,1 | |
| 50 | 1***) | Болт М6х18-8.8-В | |
| 51 | 1***5 | Кронштейн |
