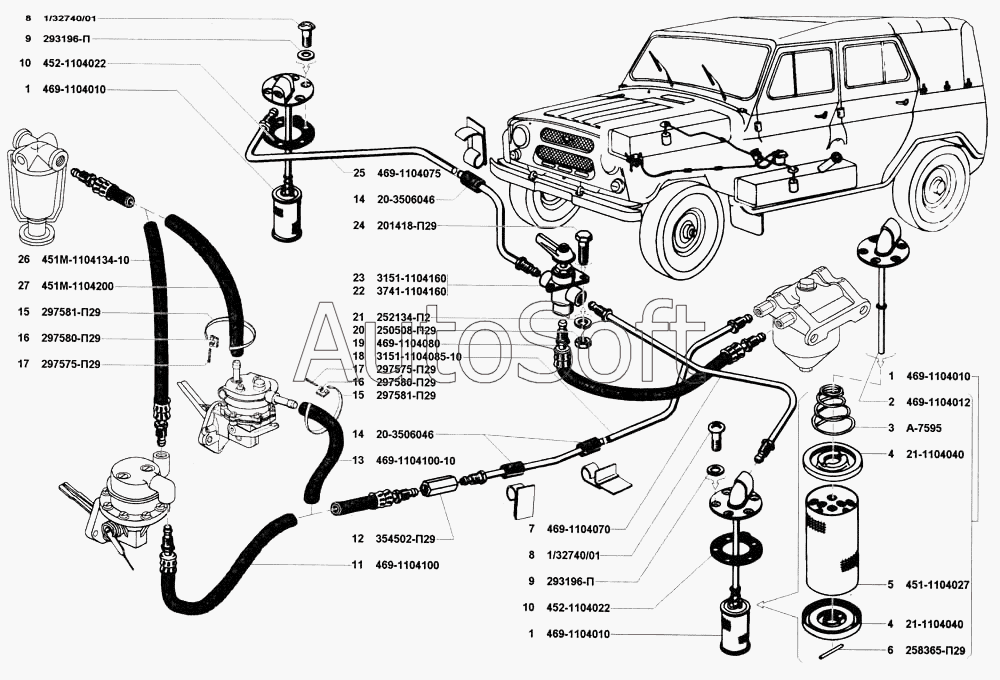

Каталог запасных частей к технике: УАЗ-31512 (2002). Трубопроводы топливные
1
1
1
2
3
4
4
5
6
7
8
8
9
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Трубка приемная топливопровода с фильтром в сборе | |
| 2 | 4***2 | Трубка приемная с фланцем в сборе | |
| 3 | А***5 | Пружина | |
| 4 | 2***0 | Фланец | |
| 5 | 4***7 | Фильтр | |
| 6 | 2***9 | Штифт 3х20 | |
| 7 | 4***0 | Трубка от левого топливного бака к кранику в сборе | |
| 8 | 1***1 | Винт М5х12 | |
| 9 | 2***П | Шайба 10 | |
| 10 | 4***2 | Прокладка | |
| 11 | 4***0 | Шланг топливопровода от соединительной муфты к топливному насосу | |
| 12 | 3***9 | Муфта соединительная топливопровода | |
| 13 | 4***0 | Шланг топливопровода от соединительной муфты к топливному насосу | |
| 14 | 2***6 | Трубка защитная | |
| 15 | 2***9 | Лента | |
| 16 | 2***9 | Пряжка | |
| 17 | 2***9 | Шплинт | |
| 18 | 3***0 | Трубка от фильтра грубой очистки топлива к соединительной муфте | |
| 19 | 4***0 | Шланг топливопровода | |
| 20 | 2***9 | Гайка М6 | |
| 21 | 2***2 | Шайба 6 пружинная | |
| 22 | 3***0 | Краник топливный тройной | |
| 23 | 3***0 | Краник топливный тройной | |
| 24 | 2***9 | Болт М6х16 | |
| 25 | 4***5 | Трубка от правого топливного бака к кранику в сборе | |
| 26 | 4***0 | Шланг бензопровода от бензонасоса к фильтру тонкой очистки | |
| 27 | 4***0 | Шланг бензопровода от бензонасоса к фильтру тонкой очистки |
