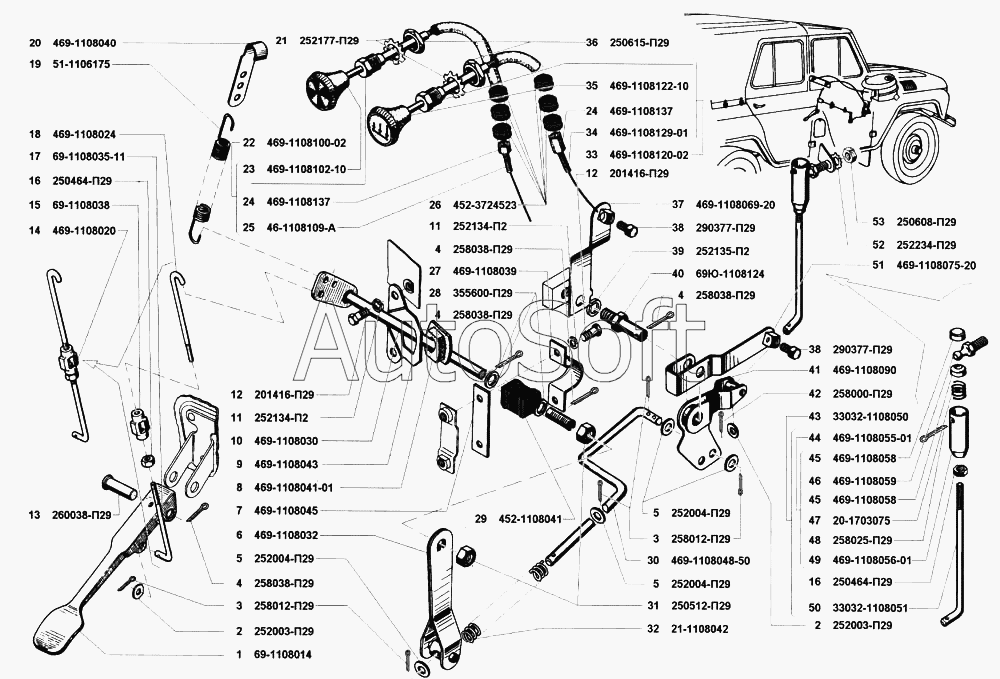

Каталог запасных частей к технике: УАЗ-31512 (2002). Привод управления дроссельной и воздушной заслонками
1
2
2
3
3
4
4
4
4
5
5
5
6
7
8
9
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
43
44
45
45
46
47
48
49
50
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | Педаль в сборе | |
| 2 | 2***9 | Шайба 5 | |
| 3 | 2***9 | Шплинт 2х12 | |
| 4 | 2***9 | Шплинт 3,2х16 | |
| 5 | 2***9 | Шайба 6 | |
| 6 | 4***2 | Рычаг валика привода | |
| 7 | 4***5 | Прокладка кронштейна | |
| 8 | 4***1 | Втулка валика привода | |
| 9 | 4***3 | Держатель втулки | |
| 10 | 4***0 | Валик в сборе | |
| 11 | 2***2 | Шайба 6 пружинная | |
| 12 | 2***9 | Болт М6х12 | |
| 13 | 2***9 | Палец 8х35 | |
| 14 | 4***0 | Тяга педали | |
| 15 | 6***8 | Муфта тяги валика | |
| 16 | 2***9 | Гайка М5 | |
| 17 | 6***1 | Тяга валика | |
| 18 | 4***4 | Наконечник тяги педали | |
| 19 | 5***5 | Пружина оттяжная рычага ручной подкачки топливного насоса | |
| 20 | 4***0 | Скоба крепления пружины | |
| 21 | 2***9 | Шайба 12 пружинная с наружными зубцами | |
| 22 | 4***2 | Тяга ручного управления воздушной заслонкой карбюратора в сборе | |
| 23 | 4***0 | Ручка тяги ручного управления воздушной заслонкой карбюратора в сборе | |
| 24 | 4***7 | Трубка защитная | |
| 25 | 4***А | Оболочка тяги ручного управления воздушной заслонкой карбюратора | |
| 26 | 4***3 | Втулка | |
| 27 | 4***9 | Кронштейн валика привода | |
| 28 | 3***9 | Шайба специальная | |
| 29 | 4***1 | Втулка валика привода | |
| 30 | 4***0 | Тяга рычага валика | |
| 31 | 2***9 | Гайка М10 | |
| 32 | 2***2 | Пружина тяги педали | |
| 33 | 4***2 | Тяга ручного управления дроссельной заслонкой карбюратора в сборе | |
| 34 | 4***1 | Оболочка тяги ручного управления дроссельной заслонкой карбюратора | |
| 35 | 4***0 | Ручка тяги ручного управления дроссельной заслонкой карбюратора в сборе | |
| 36 | 2***9 | Гайка М12 | |
| 37 | 4***0 | Кронштейн оболочки тяги ручного управления дроссельной заслонкой карбюратора | |
| 38 | 2***9 | Болт М5х9 крепления тяги | |
| 39 | 2***2 | Шайба 6 пружинная | |
| 40 | 6***4 | Шпилька крепления рычагов | |
| 41 | 4***0 | Рычаг тяги валика привода | |
| 42 | 2***9 | Шплинт 1,5х10 | |
| 43 | 3***0 | Тяга дроссельной заслонки в сборе | |
| 43 | 4***0 | Тяга привода дроссельной заслонки карбюратора в сборе | |
| 44 | 4***1 | Наконечник тяги | |
| 45 | 4***8 | Сухарь наконечника | |
| 46 | 4***9 | Палец шаровой наконечника | |
| 47 | 2***5 | Пружина наконечника | |
| 48 | 2***9 | Шплинт 2,5х20 | |
| 49 | 4***1 | Наконечник тяги привода | |
| 50 | 3***1 | Тяга рычага дроссельной заслонки | |
| 50 | 4***0 | Тяга привода дроссельной заслонки | |
| 51 | 4***0 | Рычаг ручного привода дроссельной заслонки в сборе | |
| 52 | 2***9 | Шайба 6 пружинная зубчатая с наружными зубцами | |
| 53 | 2***9 | Гайка М6 |
