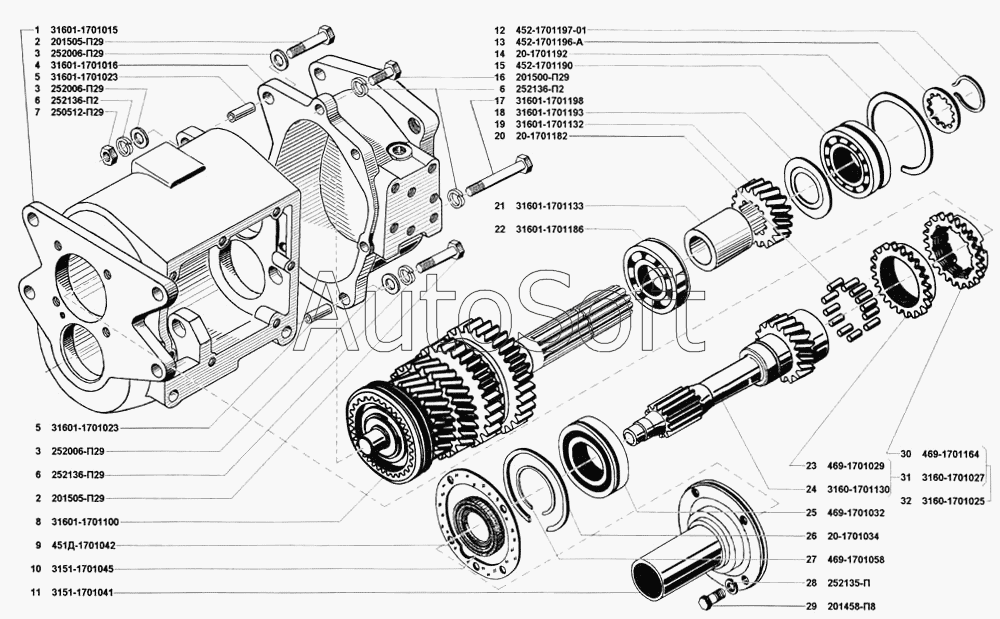

Каталог запасных частей к технике: УАЗ-31514 (2002). Коробка передач
1
2
2
3
3
3
4
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Картер коробки передач | |
| 2 | 2***9 | Болт М10х45 | |
| 3 | 2***9 | Шайба 10 | |
| 4 | 3***6 | Картер пятой передачи | |
| 5 | 3***3 | Втулка центрирующая | |
| 6 | 2***2 | Шайба 10 пружинная | |
| 7 | 2***9 | Гайка М10 | |
| 8 | 3***0 | Вал вторичный с шестернями | |
| 9 | 4***2 | Прокладка крышки подшипника | |
| 10 | 3***5 | Манжета в сборе | |
| 11 | 3***1 | Крышка подшипника | |
| 12 | 4***1 | Кольцо стопорное заднего подшипника вторичного вала | |
| 13 | 4***А | Кольцо упорное | |
| 14 | 2***2 | Кольцо стопорное | |
| 15 | 4***0 | Подшипник вторичного вала задний | |
| 16 | 2***9 | Болт М10х32 | |
| 17 | 3***8 | Болт крепления картера пятой передачи | |
| 18 | 3***3 | Маслоотражатель подшипника вторичного вала | |
| 19 | 3***2 | Шестерня пятой передачи | |
| 20 | 2***2 | Ролик переднего подшипника вторичного вала | |
| 21 | 3***3 | Втулка вторичного вала | |
| 22 | 3***6 | Подшипник вторичного вала | |
| 23 | 4***9 | Венец зубчатый первичного вала | |
| 24 | 3***0 | Вал первичный | |
| 25 | 4***2 | Подшипник первичного вала задний | |
| 26 | 2***4 | Кольцо стопорное подшипника первичного вала | |
| 27 | 4***8 | Кольцо стопорное блока шестерен | |
| 28 | 2***2 | Шайба 6 пружинная | |
| 29 | 2***8 | Болт М8х25 | |
| 30 | 4***4 | Кольцо блокирующее синхронизатора | |
| 31 | 3***7 | Вал первичный с зубчатым венцом | |
| 32 | 3***5 | Вал первичный с кольцом синхронизатора |
