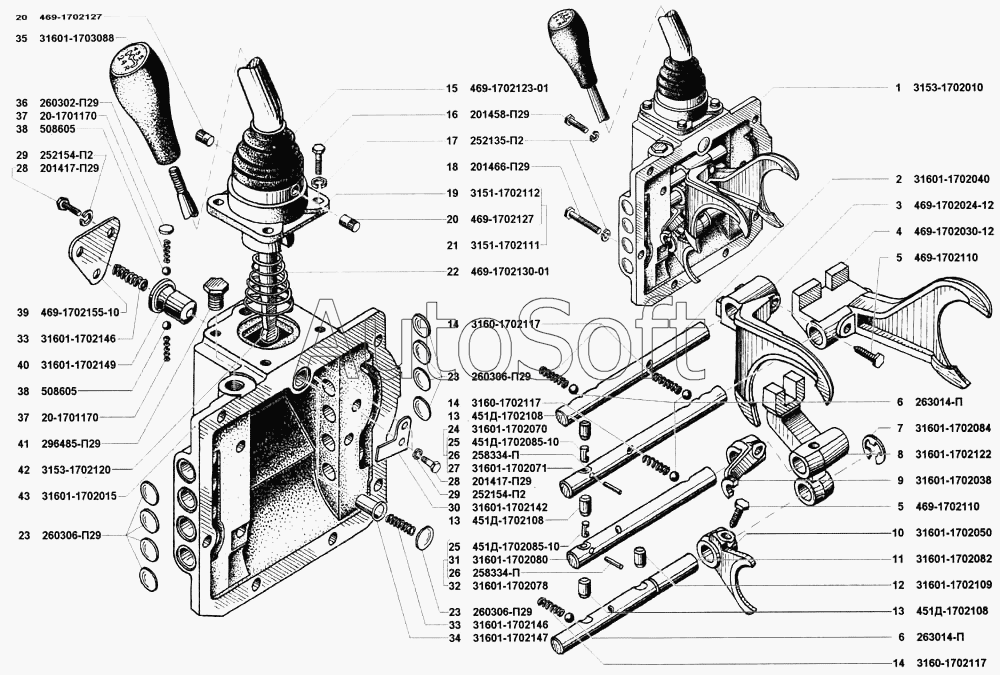

Каталог запасных частей к технике: УАЗ-31514 (2002). Механизм переключения передач
33
33
23
23
23
24
25
25
26
26
27
28
28
29
29
30
31
32
22
34
35
36
37
37
38
38
39
40
41
42
43
12
2
3
4
5
5
6
6
7
8
9
10
11
1
13
13
13
14
14
14
15
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Механизм переключения передач в сборе | |
| 2 | 3***0 | Шток вилки переключения 1 и 2 передач | |
| 3 | 4***2 | Вилка переключения 1 и 2 передач | |
| 4 | 4***2 | Вилка переключения 3 и 4 передач | |
| 5 | 4***0 | Винт стопорный | |
| 6 | 2***П | Шарик 3/8" штоков | |
| 7 | 3***4 | Шайба упорная | |
| 8 | 3***2 | Рычаг промежуточный | |
| 9 | 3***8 | Поводок штока 5 передачи | |
| 10 | 3***0 | Вилка заднего хода | |
| 11 | 3***2 | Шток вилки заднего хода | |
| 12 | 3***9 | Плунжер промежуточный рычага | |
| 13 | 4***8 | Плунжер замочный | |
| 14 | 3***7 | Пружина шарика фиксатора | |
| 15 | 4***1 | Уплотнитель рычага переключения передач | |
| 16 | 2***9 | Болт М8х25 | |
| 17 | 2***2 | Шайба 6 пружинная | |
| 18 | 2***9 | Болт М8х45 | |
| 19 | 3***2 | Крышка люка рычага переключения передач | |
| 20 | 4***7 | Штифт рычага переключения передач | |
| 21 | 3***1 | Крышка люка рычага переключения со штифтами в сборе | |
| 22 | 4***1 | Пружина рычага переключения передач | |
| 23 | 2***9 | Заглушка ф18 штоков | |
| 24 | 3***0 | Шток вилки переключения 3 и 4 передач в сборе | |
| 25 | 4***0 | Палец стопорный | |
| 26 | 2***П | Штифт 2х8 | |
| 27 | 3***1 | Шток вилки переключения 3 и 4 передач | |
| 28 | 2***9 | Болт М6х14 | |
| 29 | 2***2 | Шайба 6 пружинная | |
| 30 | 3***2 | Упор рычага | |
| 31 | 3***0 | Шток промежуточного рычага | |
| 32 | 3***8 | Шток промежуточного рычага в сборе | |
| 33 | 3***6 | Пружина предохранителя | |
| 34 | 3***7 | Фиксатор | |
| 35 | 3***8 | Рукоятка рычага переключения передач | |
| 36 | 2***9 | Заглушка 10 | |
| 37 | 2***0 | Пружина | |
| 38 | 5***5 | Шарик 1/4" | |
| 39 | 4***0 | Крышка предохранителя | |
| 40 | 3***9 | Предохранитель заднего хода | |
| 41 | 2***9 | Пробка М 14х1,5 | |
| 42 | 3***0 | Рычаг переключения передач | |
| 43 | 3***5 | Крышка боковая коробки передач |
