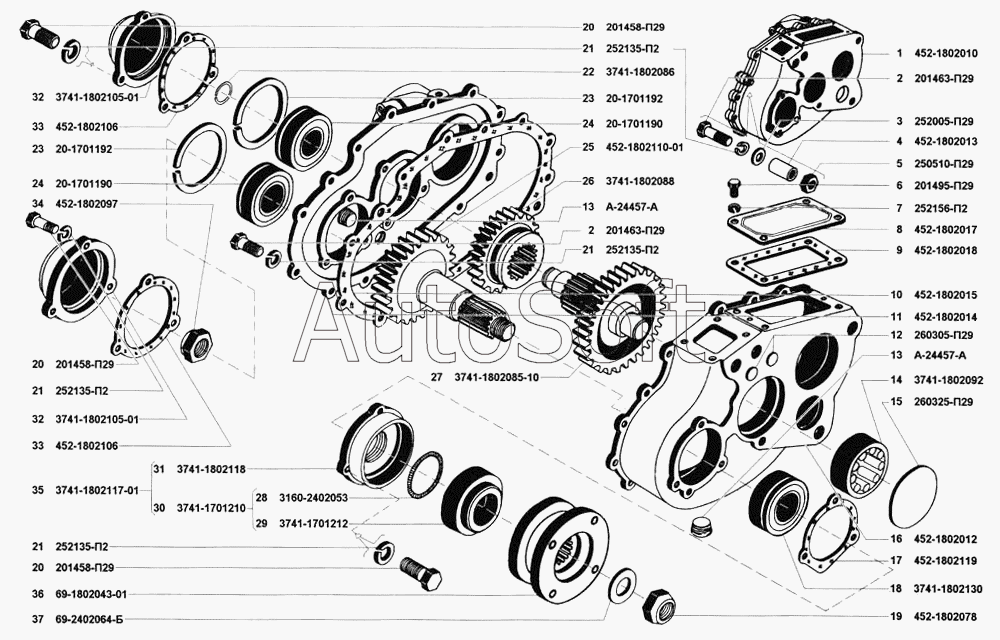

Каталог запасных частей к технике: УАЗ-31514 (2002). Коробка раздаточная
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
20
21
21
21
21
22
23
23
24
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Картер раздаточной коробки | |
| 2 | 2***9 | Болт М8х38 | |
| 3 | 2***9 | Шайба 8 | |
| 4 | 4***3 | Штифт установочный | |
| 5 | 2***9 | Гайка М8 | |
| 6 | 2***9 | Болт М 10х20 | |
| 7 | 2***2 | Шайба 10 пружинная | |
| 8 | 4***7 | Крышка верхнего люка | |
| 9 | 4***8 | Прокладка уплотнительная | |
| 10 | 4***5 | Прокладка картера | |
| 11 | 4***4 | Крышка картера | |
| 12 | 2***9 | Заглушка 16 | |
| 13 | А***А | Пробка КГ маслосливного и маслоналивного отверстий | |
| 14 | 3***2 | Подшипник роликовый цилиндрический передний | |
| 15 | 2***9 | Заглушка ф65 отверстия подшипника | |
| 16 | 4***2 | Картер | |
| 17 | 4***9 | Прокладка уплотнительная | |
| 18 | 3***0 | Подшипник вала привода переднего моста | |
| 19 | 4***8 | Гайка М20х1,5 | |
| 20 | 2***9 | Болт М8х25 | |
| 21 | 2***2 | Шайба 6 пружинная | |
| 22 | 3***6 | Кольцо стопорное | |
| 23 | 2***2 | Кольцо стопорное | |
| 24 | 2***0 | Подшипник промежуточного вала задний | |
| 25 | 4***1 | Вал привода переднего моста | |
| 26 | 3***8 | Шестерня | |
| 27 | 3***0 | Вал промежуточный | |
| 28 | 3***3 | Пружина манжеты | |
| 29 | 3***2 | Манжета | |
| 30 | 3***0 | Манжета в сборе | |
| 31 | 3***8 | Крышка переднего подшипника вала привода переднего моста | |
| 32 | 3***1 | Крышка подшипника | |
| 33 | 4***6 | Прокладка уплотнительная | |
| 34 | 4***7 | Гайка М27х1,5 | |
| 35 | 3***1 | Крышка с манжетой в сборе | |
| 36 | 6***1 | Фланец в сборе | |
| 37 | 6***Б | Шайба фланца |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
