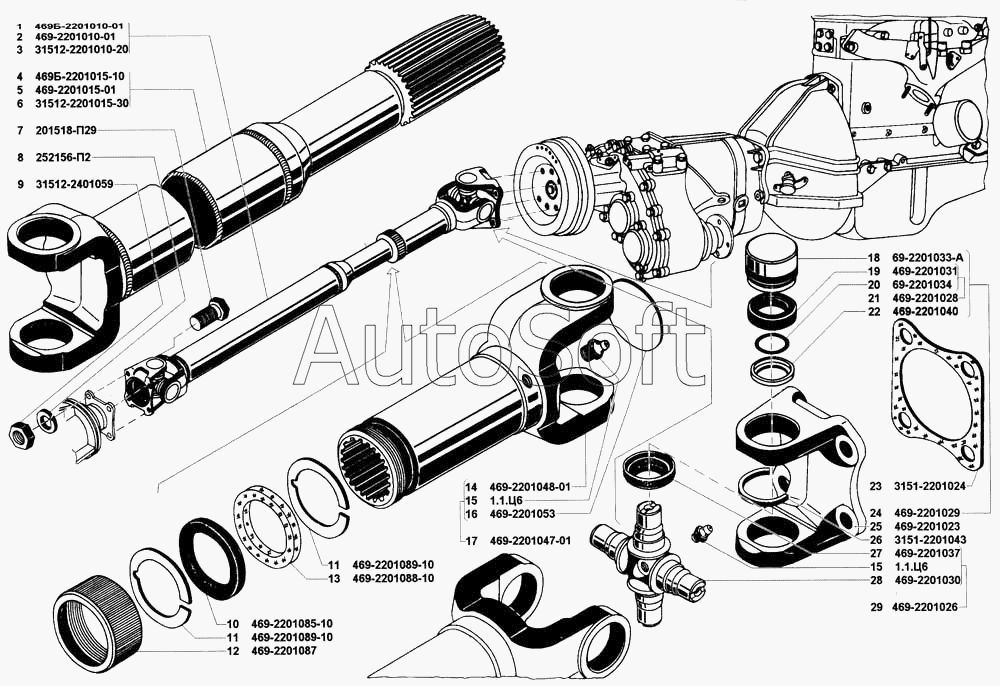

Каталог запасных частей к технике: УАЗ-31514 (2002). Вал карданный заднего моста
17
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
15
14
13
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 469-2201026 | 4***6 | Крестовина карданного вала переднего моста с уплотнителем в сборе | |
| 469-2201029 | 4***9 | Роликоподшипник игольчатый карданного вала задзаднего моста с манжетой в сборе | |
| ВК-469-2201025 | В***5 | Крестовина карданного вала с уплотнителями и подшипниками в сборе (комплект для запасных частей) | |
| 1 | 4***1 | Вал карданный заднего моста в сборе | |
| 2 | 4***1 | Вал карданный заднего моста в сборе | |
| 3 | 3***0 | Вал карданный заднего моста в сборе | |
| 4 | 4***0 | Вал карданный-сварка | |
| 5 | 4***1 | Вал карданный - сварка | |
| 6 | 3***0 | Вал карданный - сварка | |
| 7 | 2***9 | Болт М10х1х25 крепления вала заднего моста | |
| 8 | 2***2 | Шайба 10 пружинная | |
| 9 | 3***9 | Гайка М10х1 | |
| 10 | 4***0 | Кольцо уплотнительнос сальника скользящей вилки карданного вала заднего моста наружное | |
| 11 | 4***0 | Кольцо сальника скользящей иилки карданного иала заднего моста | |
| 12 | 4***7 | Обойма сальника скользящей вилки карданного вала заднего моста | |
| 13 | 4***0 | Кольцо уплотнительное сальника скользящей вилки карданного вала заднего моста внутреннее | |
| 14 | 4***1 | Вилка скользящая карданного вала заднего моста | |
| 15 | 1***6 | Пресс-масленка | |
| 16 | 4***3 | Заглушка скользящей вилки карданного вала заднего моста | |
| 17 | 4***1 | Вилка скользящая карданного вала заднего моста с заглушкой в сборе | |
| 18 | 6***А | Роликоподшипник игольчатый карданного вала заднего моста | |
| 19 | 4***1 | Манжета крестовины карданного вала заднего моста | |
| 20 | 6***4 | Пружина манжеты крестовины карданного вала заднего моста | |
| 21 | 4***8 | Манжета крестовины карданного вала заднего моста с пружинен в сборе | |
| 22 | 4***0 | Кольцо защитное манжеты крестовины карданного вала заднего моста | |
| 23 | 3***4 | Прокладка фланца карданного вала толщиной 0,3 мм | |
| 24 | 4***9 | Роликоподшипник игольчатый карданного вала задзаднего моста с манжетой в сборе | |
| 25 | 4***3 | Фланец карданного вала заднего моста | |
| 26 | 3***3 | Кольцо стопорное роликоподшипника | |
| 27 | 4***7 | Уплотнитель подшипника карданного вала заднего моста | |
| 28 | 4***0 | Крестовина карданного вала заднего моста в сборе | |
| 29 | 4***6 | Крестовина карданного вала переднего моста с уплотнителем в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
