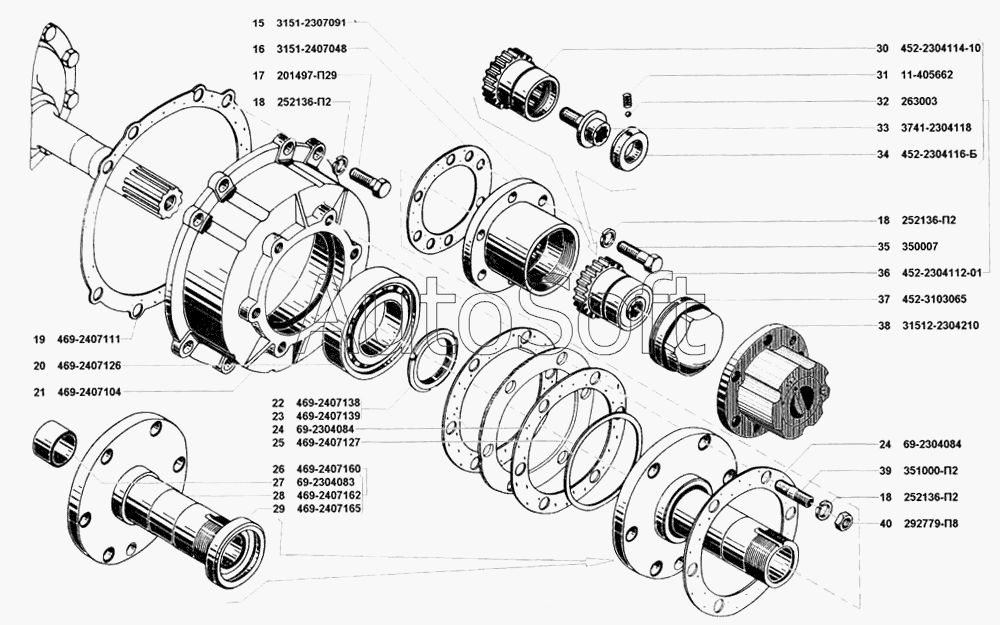

Каталог запасных частей к технике: УАЗ-31514 (2002). Редуктор колесный переднего моста
28
40
39
38
37
36
35
34
33
32
31
30
29
15
27
26
25
24
24
23
22
21
20
19
18
18
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15 | 3***1 | Фланец ведущий ступицы переднего колеса | |
| 16 | 3***8 | Прокладка ведущего фланца ступицы переднего колеса | |
| 17 | 2***9 | Болт М10х25 | |
| 18 | 2***2 | Шайба 10 пружинная | |
| 19 | 4***1 | Прокладка крышки редуктора | |
| 20 | 4***6 | Подшипник вала ведомой шестерни колесного редуктора | |
| 21 | 4***4 | Крышка редуктора переднего моста | |
| 22 | 4***8 | Гайка крепления подшипника вала ведомой шестерни правая | |
| 23 | 4***9 | Гайка крепления подшипника вала ведомой шестерни левая | |
| 24 | 6***4 | Прокладка поворотного кулака переднего моста | |
| 25 | 4***7 | Прокладка пружинная подшипника вала ведомой шестерни | |
| 26 | 4***0 | Цапфа колесного редуктора в сборе | |
| 27 | 6***3 | Втулка цапфы поворотного кулака | |
| 28 | 4***2 | Цапфа колесного редуктора | |
| 29 | 4***5 | Втулка сальника ступицы | |
| 30 | 4***0 | Муфта ведущего фланца ступицы переднего моста в сборе | |
| 31 | 1***2 | Пружина стопорная скользящей муфты фланца переднего моста | |
| 32 | 2***3 | Шарик | |
| 33 | 3***8 | Болт муфты ведущего фланца | |
| 34 | 4***Б | Втулка муфты ведущего фланца переднего моста | |
| 35 | 3***7 | Болт М10х28 | |
| 36 | 4***1 | Муфта ведущего фланца ступицы переднего колеса в сборе | |
| 37 | 4***5 | Колпак ступицы переднего колеса | |
| 38 | 3***0 | Муфта отключения колеса | |
| 39 | 3***2 | Шпилька М10х1х30 | |
| 40 | 2***8 | Гайка М10х1 |
