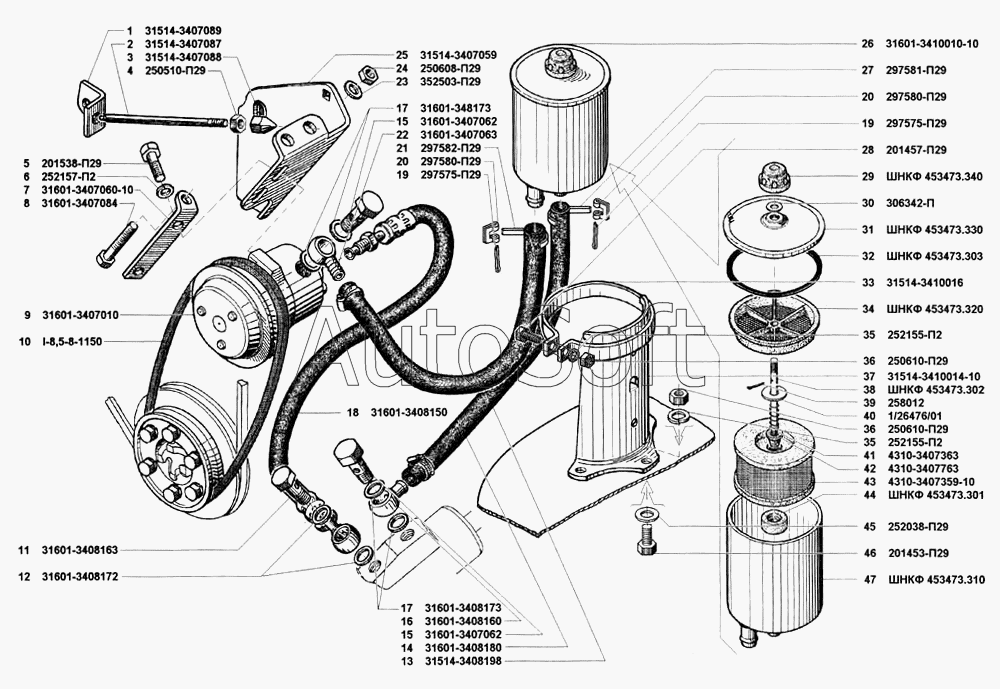

Каталог запасных частей к технике: УАЗ-31514 (2002). Насос усилителя, трубопроводы и шланги, бак масляный рулевого управления
36
36
20
20
21
27
26
28
29
30
31
32
33
34
35
35
19
19
37
38
39
40
41
42
43
44
45
46
47
22
2
3
4
5
6
7
8
9
10
15
17
1
23
24
25
11
12
13
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Уголок упорный | |
| 2 | 3***7 | Опора кронштейна | |
| 3 | 3***8 | Гайка специальная | |
| 4 | 2***9 | Гайка М8 | |
| 5 | 2***9 | Болт М12х25 | |
| 6 | 2***2 | Шайба 12 пружинная | |
| 7 | 3***0 | Пластина натяжная | |
| 8 | 3***4 | Болт натяжной | |
| 9 | 3***0 | Насос усилителя рулевого управления ШНКФ453471.100 | |
| 10 | I***0 | Ремень ГОСТ 5813-93 | |
| 11 | 3***3 | Болт-штуцер М14х 1,5 | |
| 12 | 3***2 | Шайба | |
| 13 | 3***8 | Шланг всасывающий | |
| 14 | 3***0 | Шланг сливной | |
| 15 | 3***2 | Болт-штуцер М16х 1,5 | |
| 15 | 3***2 | Болт-штуцер М16х 1,5 | |
| 16 | 3***0 | Обойма сливного шланга | |
| 17 | 3***3 | Шайба | |
| 17 | 3***3 | Шайба | |
| 18 | 3***0 | Шланг нагнетательный в сборе | |
| 19 | 2***9 | Шплинт | |
| 20 | 2***9 | Пряжка | |
| 21 | 2***9 | Лента 10х180 | |
| 22 | 3***3 | Обойма | |
| 23 | 3***9 | Шайба 6,5 | |
| 24 | 2***9 | Гайка М6 | |
| 25 | 3***9 | Кронштейн крепления насоса | |
| 26 | 3***0 | Бак масляный гидроусилителя рулевого управления | |
| 27 | 2***9 | Лента | |
| 28 | 2***9 | Болт М8х22 | |
| 29 | Ш***0 | Пробка | |
| 30 | 3***П | Кольцо уплотнительное | |
| 31 | Ш***0 | Крышка | |
| 32 | Ш***3 | Прокладка уплотнительная | |
| 33 | 3***6 | Хомут крепления бачка гидроусилителя руля | |
| 34 | Ш***0 | Фильтр заливной | |
| 35 | 2***2 | Шайба 8 пружинная | |
| 36 | 2***9 | Гайка М8 | |
| 37 | 3***0 | Кронштейн бачка гидроусилителя руля | |
| 38 | Ш***2 | Шпилька | |
| 39 | 2***2 | Шплинт 2х12 | |
| 40 | 1***1 | Шайба 8х25 | |
| 41 | 4***3 | Пружина клапана фильтра | |
| 42 | 4***3 | Шайба фильтра | |
| 43 | 4***0 | Элемент фильтрующий | |
| 44 | Ш***1 | Вставка | |
| 45 | 2***9 | Шайба 8 | |
| 46 | 2***9 | Болт М8х14 | |
| 47 | Ш***0 | Бачок |
