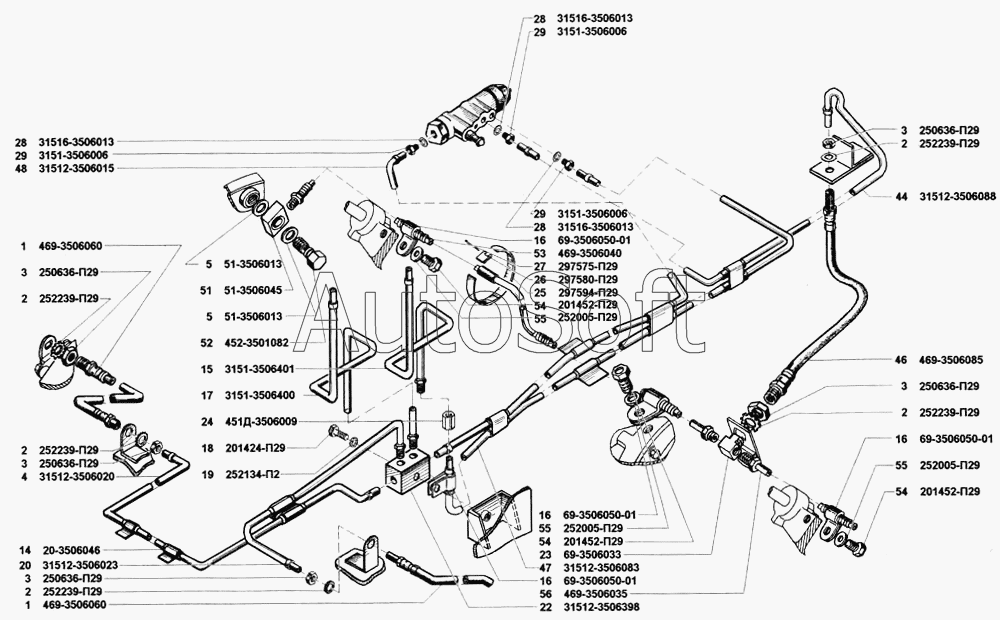

Каталог запасных частей к технике: УАЗ-31514 (2002). Трубопроводы гидравлических тормозов
1
1
2
2
2
2
2
2
3
3
3
3
3
3
4
5
5
14
15
16
16
16
16
16
17
18
19
20
22
23
24
25
26
27
28
28
28
29
29
29
44
46
47
48
51
52
53
54
54
54
55
55
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3151-3506400Р | 3***Р | Трубка от сигнального устройства к центральному соединителю задняя (для запасных частей) | |
| 3151-3506400Р | 3***Р | Трубка от сигнального устройства к центральному соединителю задняя (для запасных частей) | |
| 31512-3506015Р | 3***Р | Трубка от центрального соединителя к регулятору давления (для запасных частей) | |
| 469-3506020-20Р | 4***Р | Трубка от тройника к правому переднему гибкому шлангу (для запасных частей) | |
| 469-3506023-11Р | 4***Р | Трубка от тройника к левому переднему гибкому шлангу (для запасных частей) | |
| 469-3506035Р | 4***Р | Трубка от тройника к левому заднему гидравлическому тормозу в сборе (для запасных частей) | |
| 1 | 4***0 | Шланг гибкий передних гидравлических тормозов | |
| 2 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 2 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 3 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 3 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 4 | 3***0 | Трубка от центрального соединителя к правому переднему гибкому шлангу | |
| 5 | 5***3 | Прокладка уплотнительная гибкого шланга | |
| 14 | 2***6 | Трубка защитная | |
| 15 | 3***1 | Трубка от сигнального устройства к центральному соединителю задняя | |
| 16 | 6***1 | Хомутик крепления трубки | |
| 16 | 6***1 | Хомутик крепления трубки | |
| 17 | 3***0 | Трубка от сигнального устройства к центральному соединителю передняя | |
| 18 | 2***9 | Болт М6х13 крепления кронштейна | |
| 19 | 2***2 | Шайба 6 пружинная | |
| 20 | 3***3 | Трубка от центрального соединителя к левому переднему гибкому шлангу | |
| 22 | 3***8 | Соединитель центральный трубопроводов | |
| 23 | 6***3 | Тройник трубопроводов к задним гидравлическим тормозам | |
| 24 | 4***9 | Муфта соединительная трубопроводов гидравлических тормозов | |
| 25 | 2***9 | Лента стяжная | |
| 26 | 2***9 | Пряжка | |
| 27 | 2***9 | Шплинт | |
| 28 | 3***3 | Прокладка шланга нижнего передних тормозов | |
| 29 | 3***6 | Штуцер | |
| 44 | 3***8 | Трубка от регулятора давления к заднему шлангу в сборе | |
| 46 | 4***5 | Шланг гибкий задних гидравлических тормозов | |
| 47 | 3***3 | Трубка от муфты к регулятору давления в сборе | |
| 48 | 3***5 | Трубка от центрального соединителя к регулятору давления | |
| 51 | 5***5 | Муфта соединительная | |
| 52 | 4***2 | Болт соединительной муфты колесного цилиндра | |
| 53 | 4***0 | Трубка от тройника к правому заднему гидравлическому тормозу в сборе | |
| 54 | 2***9 | Болт М8х12 | |
| 55 | 2***9 | Шайба 8 | |
| 56 | 4***5 | Трубка от тройника к левому заднему гидравлическому тормозу в сборе |
