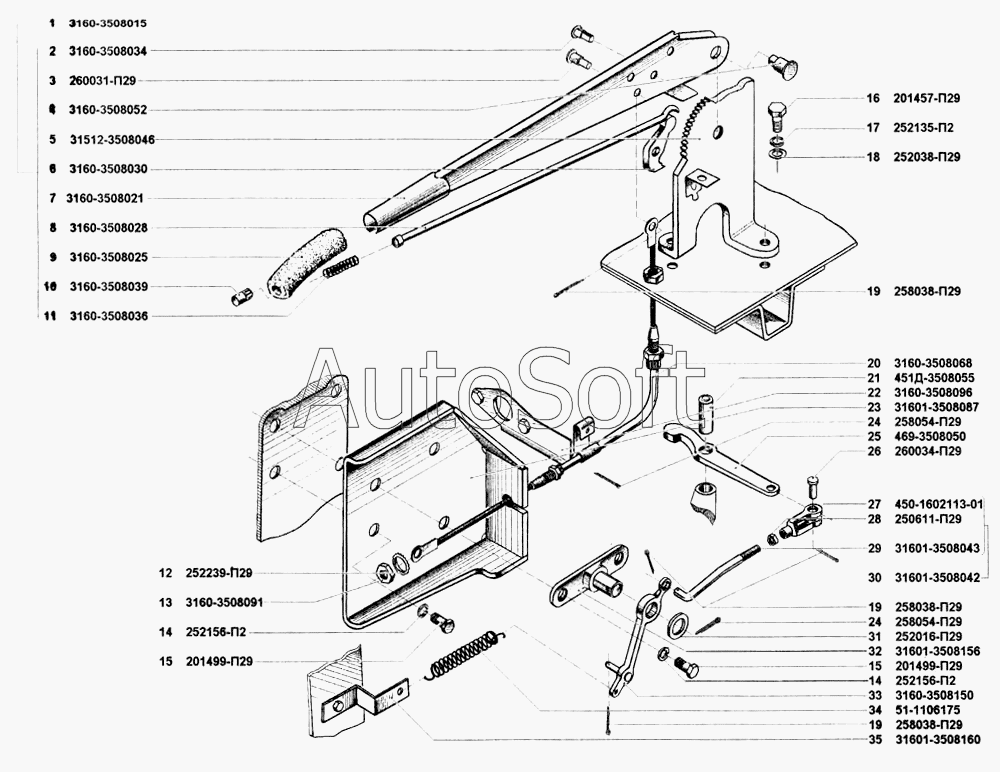

Каталог запасных частей к технике: УАЗ-31514 (2002). Привод механизма управления стояночным тормозом
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
19
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Рычаг стояночного тормоза с сектором в сборе | |
| 2 | 3***4 | Ось собачки | |
| 3 | 2***9 | Палец 8х18 | |
| 4 | 3***2 | Ось рычага | |
| 5 | 3***6 | Сектор рычага стояночного тормоза с кронштейном | |
| 6 | 3***0 | Собачка рычага | |
| 7 | 3***1 | Рычаг стояночного тормоза | |
| 8 | 3***8 | Тяга собачки | |
| 9 | 3***5 | Рукоятка рычага | |
| 10 | 3***9 | Кнопка рычага | |
| 11 | 3***6 | Пружина тяги собачки | |
| 12 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 13 | 3***1 | Гайка крепления оболочки троса | |
| 14 | 2***2 | Шайба 10 пружинная | |
| 15 | 2***9 | Болт М10х30 | |
| 16 | 2***9 | Болт М8х22 | |
| 17 | 2***2 | Шайба 6 пружинная | |
| 18 | 2***9 | Шайба 8 | |
| 19 | 2***9 | Шплинт 3,2х16 | |
| 20 | 3***8 | Кронштейн педали тормоза | |
| 21 | 4***5 | Палец | |
| 22 | 3***6 | Кронштейн оттяжной | |
| 23 | 3***7 | Кронштейн крепления оболочки троса стояночного тормоза | |
| 24 | 2***9 | Шплинт 4х32 | |
| 25 | 4***0 | Рычаг привода стояночного тормоза | |
| 26 | 2***9 | Палец 8х25 | |
| 27 | 4***1 | Вилка тяги | |
| 28 | 2***9 | Гайка М8х1 | |
| 29 | 3***3 | Стержень | |
| 30 | 3***2 | Тяга привода | |
| 31 | 2***9 | Шайба 14,5 | |
| 32 | 3***6 | Опора рычага промежуточного | |
| 33 | 3***0 | Рычаг промежуточный | |
| 34 | 5***5 | Пружина оттяжная рычага ручной подкачки топливного насоса | |
| 35 | 3***0 | Кронштейн пружины |
