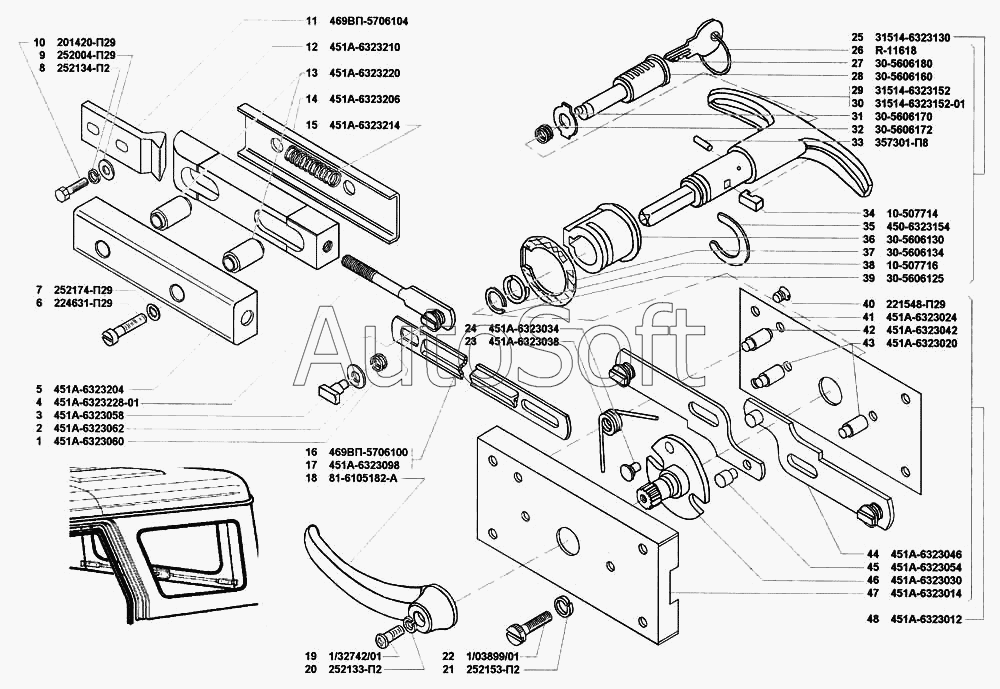

Каталог запасных частей к технике: УАЗ-31514 (2002). Замок и ручка крышки багажного люка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Пружина штифта | |
| 2 | 4***2 | Шайба штифта | |
| 3 | 4***8 | Штифт ступенчатый | |
| 4 | 4***1 | Поводок языка в сборе | |
| 5 | 4***4 | Корпус задвижки замка | |
| 6 | 2***9 | Винт М6х30 | |
| 7 | 2***9 | Шайба 6 пружинная зубчатая с внутренними зубцами | |
| 8 | 2***2 | Шайба 6 пружинная | |
| 9 | 2***9 | Шайба 6 | |
| 10 | 2***9 | Болт М6х20 | |
| 11 | 4***4 | Защелка задвижки замка | |
| 12 | 4***0 | Язык задвижки замка | |
| 13 | 4***0 | Стойка задвижки замка | |
| 14 | 4***6 | Основание корпуса задвижки замка | |
| 15 | 4***4 | Пружина языка | |
| 16 | 4***0 | Тяга замка левая | |
| 17 | 4***8 | Тяга замка верхняя | |
| 18 | 8***А | Ручка внутренняя | |
| 19 | 1***1 | Винт М5х16 | |
| 20 | 2***2 | Шайба 5 пружинная | |
| 21 | 2***2 | Шайба 5 пружинная | |
| 22 | 1***1 | Винт М5х25 | |
| 23 | 4***8 | Пружина кулачка | |
| 24 | 4***4 | Упор пружины кулачка | |
| 25 | 3***0 | Ручка наружная крышки багажника в сборе | |
| 26 | R***8 | Кольцо для ключей выключателя зажигания | |
| 27 | 3***0 | Ключ наружной ручки | |
| 28 | 3***0 | Цилиндр наружной ручки в сборе | |
| 29 | 3***2 | Ручка наружная крышки багажника в сборе | |
| 30 | 3***1 | Ручка наружная крышки багажника в сборе | |
| 31 | 3***0 | Шайба цилиндра | |
| 32 | 3***2 | Пружина цилиндра | |
| 33 | 3***8 | Штифт специальный крепления цилиндра наружной ручки | |
| 34 | 1***4 | Кулачок ручки | |
| 35 | 4***4 | Кольцо стопорное ручки | |
| 36 | 3***0 | Розетка наружной ручки | |
| 37 | 3***4 | Прокладка розетки ручки | |
| 38 | 1***6 | Пружина ручки | |
| 39 | 3***5 | Кольцо стопорное | |
| 40 | 2***9 | Винт М4х6 | |
| 41 | 4***4 | Крышка замка | |
| 42 | 4***2 | Ось пружины замка | |
| 43 | 4***0 | Стойка корпуса замка | |
| 44 | 4***6 | Поводок замка в сборе | |
| 45 | 4***4 | Штифт поводка замка | |
| 46 | 4***0 | Кулачок замка в сборе | |
| 47 | 4***4 | Корпус замка в сборе | |
| 48 | 4***2 | Замок в сборе |
