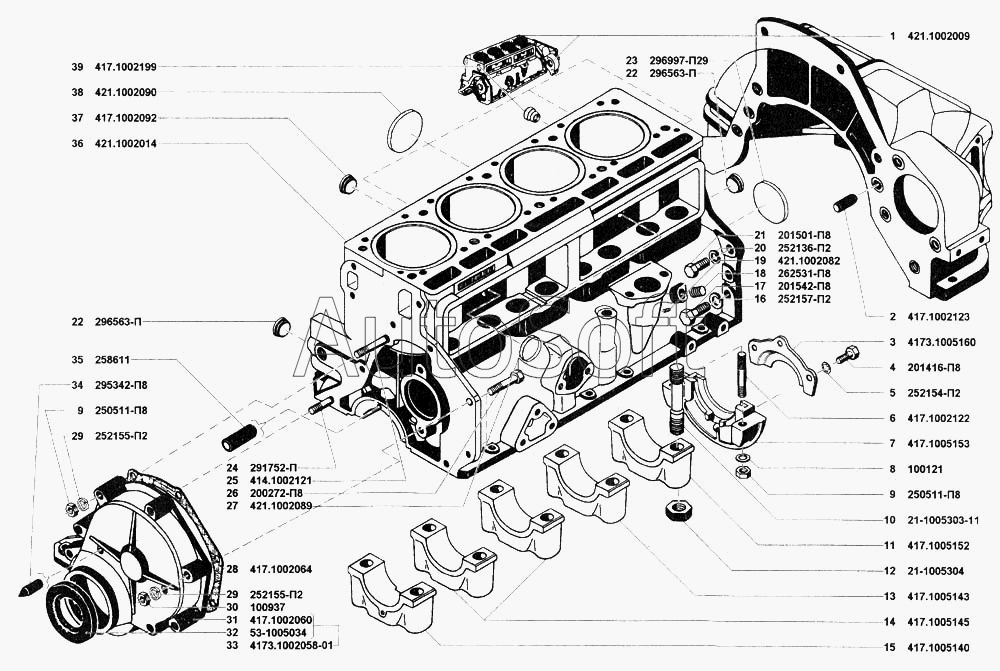

Каталог запасных частей к технике: УАЗ-31514 (2002). Блок цилиндров двигателя
30
21
22
22
23
24
25
26
27
28
29
29
20
31
32
33
34
35
36
37
38
39
11
2
3
4
5
6
7
8
9
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Блок цилиндров с крышками и картером сцепления в сборе | |
| 2 | 4***3 | Штифт диаметр 13х28 | |
| 3 | 4***0 | Держатель манжеты | |
| 4 | 2***8 | Болт М6х12 крепления чехла вилки к картеру сцепления | |
| 5 | 2***2 | Шайба 6 пружинная | |
| 6 | 4***2 | Шпилька М8х32 | |
| 7 | 4***3 | Крышка уплотнительная коленчатого вала | |
| 8 | 1***1 | Шайба 8 | |
| 9 | 2***8 | Гайка М8 | |
| 10 | 2***1 | Шпилька М 14х1,5х75 | |
| 11 | 4***2 | Крышка заднего подшипника коленчатого вала | |
| 12 | 2***4 | Гайка М1 4 | |
| 13 | 4***3 | Крышка четвертого подшипника коленчатого вала | |
| 14 | 4***5 | Крышка второго и третьего подшипников коленчатого вала | |
| 15 | 4***0 | Крышка переднего подшипника коленчатого вала | |
| 16 | 2***2 | Шайба 12 пружинная | |
| 17 | 2***8 | Болт М12х35 | |
| 18 | 2***8 | Пробка КГ 1/8" поперечных масляных каналов | |
| 19 | 4***2 | Заглушка | |
| 20 | 2***2 | Шайба 10 пружинная | |
| 21 | 2***8 | Болт М10х35 | |
| 22 | 2***П | Пробка КГ 3/8" | |
| 23 | 2***9 | Заглушка диаметр 55 мм | |
| 24 | 2***П | Шпилька М8х1х38 | |
| 25 | 4***1 | Шпилька М8х57 | |
| 26 | 2***8 | Болт М8х65 | |
| 27 | 4***9 | Заглушка диаметр30 | |
| 28 | 4***4 | Прокладка крышки распределительных шестерен | |
| 29 | 2***2 | Шайба 8 пружинная | |
| 30 | 1***7 | Гайка М8 | |
| 31 | 4***0 | Крышка распределительных шестерен | |
| 32 | 5***4 | Манжета передняя коленчатого вала с пружиной в сборе | |
| 33 | 4***1 | Крышка распределительных шестерен с манжетой в сборе | |
| 34 | 2***8 | Штифт | |
| 35 | 2***1 | Штифт 4х10 | |
| 36 | 4***4 | Блок цилиндров | |
| 37 | 4***2 | Пробка КГ 1/2" | |
| 38 | 4***0 | Заглушка диаметр 45 | |
| 39 | 4***9 | Штуцер переходной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
