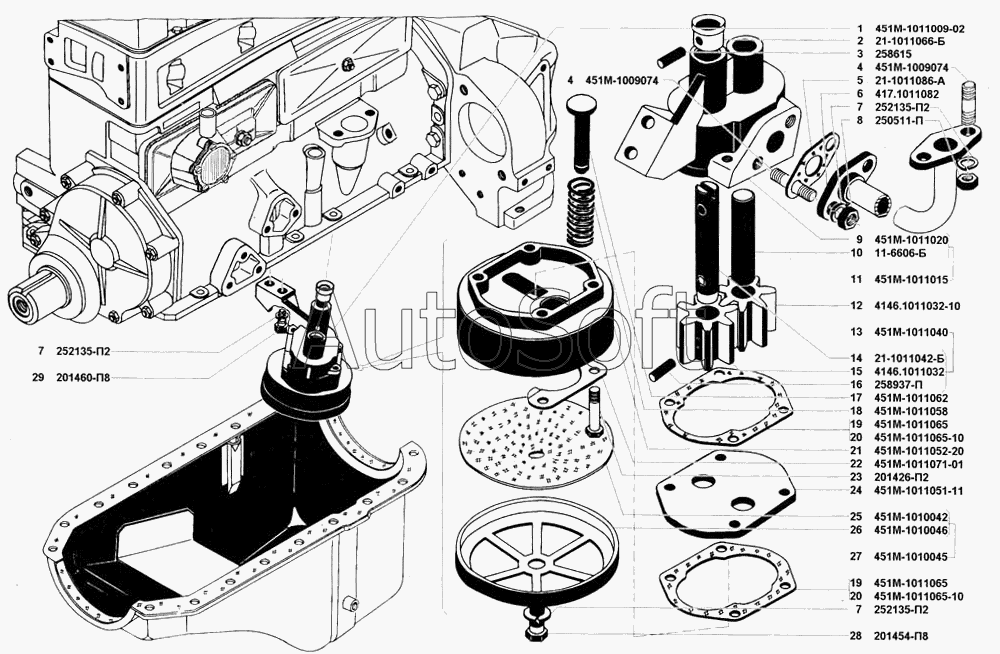

Каталог запасных частей к технике: УАЗ-31514 (2002). Маслоприемник и масляный насос
1
2
3
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Насос масляный с маслоприемником в сборе | |
| 2 | 2***Б | Втулка валика | |
| 3 | 2***5 | Штифт 4х20 крепления втулки валика | |
| 4 | 4***4 | Шпилька М8х1х16 крепления нагнетательной трубки к блоку | |
| 5 | 2***А | Прокладка фланца нагнетательной трубки | |
| 6 | 4***2 | Трубка нагнетательная масляного насоса | |
| 7 | 2***2 | Шайба 6 пружинная | |
| 8 | 2***П | Гайка М8х1 | |
| 9 | 4***0 | Корпус | |
| 10 | 1***Б | Ось | |
| 11 | 4***5 | Корпус в сборе | |
| 12 | 4***0 | Шестерня масляного насоса | |
| 13 | 4***0 | Валик с шестерней в сборе | |
| 14 | 2***Б | Валик (4563210476) | |
| 15 | 4***2 | Шестерня | |
| 16 | 2***П | Штифт 4х22 | |
| 17 | 4***2 | Клапан редукционный | |
| 18 | 4***8 | Пружина редукционного клапана | |
| 19 | 4***5 | Прокладка крышки | |
| 20 | 4***0 | Прокладка крышки масляного насоса | |
| 21 | 4***0 | Крышка | |
| 22 | 4***1 | Пластина стопорная | |
| 23 | 2***2 | Болт М6х35 крепления крышки | |
| 24 | 4***1 | Пластина | |
| 25 | 4***2 | Сетка маслопрнемника | |
| 26 | 4***6 | Каркас сетки маслоприемника | |
| 27 | 4***5 | Сетка с каркасом | |
| 28 | 2***8 | Болт М8х1б крепления вентилятора | |
| 29 | 2***8 | Болт М8х30 крепления усилителя к картеру сцепления |
