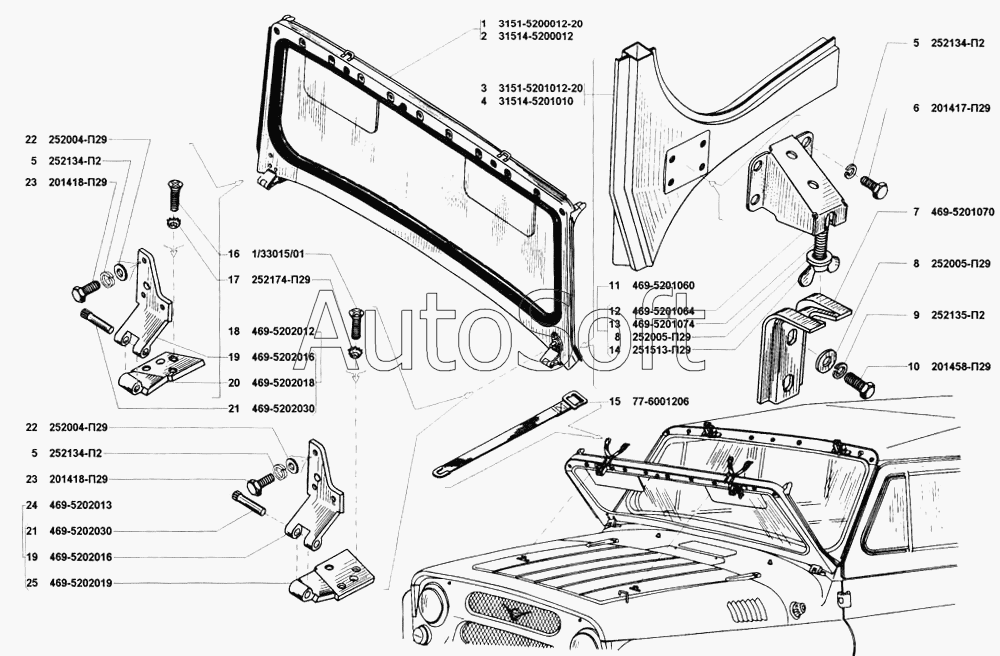

Каталог запасных частей к технике: УАЗ-31514 (2002). Окно ветровое в сборе, детали ветрового окна, петли ветрового окна
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
5
5
16
17
18
19
19
20
21
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3151-5200012-10 | 3***0 | Окно ветровое в сборе | |
| 3151-5201012-10 | 3***0 | Рама ветрового окна в сборе (для запасных частей) | |
| 1 | 3***0 | Окно ветровое в сборе | |
| 2 | 3***2 | Окно ветровое в сборе | |
| 3 | 3***0 | Рама ветрового окна в сборе | |
| 4 | 3***0 | Рама ветрового окна в сборе | |
| 5 | 2***2 | Шайба 6 пружинная | |
| 5 | 2***2 | Шайба 6 пружинная | |
| 6 | 2***9 | Болт М6х14 | |
| 7 | 4***0 | Кронштейн запора рамы ветрового окна нижний | |
| 8 | 2***9 | Шайба 8 | |
| 9 | 2***2 | Шайба 6 пружинная | |
| 10 | 2***9 | Болт М8х25 | |
| 11 | 4***0 | Запор рамы ветрового окна в сборе | |
| 12 | 4***4 | Кронштейн | |
| 13 | 4***4 | Стержень | |
| 14 | 2***9 | Гайка М8 | |
| 15 | 7***6 | Ремень крепления рамы ветрового окна к капоту в сборе | |
| 16 | 1***1 | Винт М6х20 | |
| 17 | 2***9 | Шайба 6 пружинная зубчатая с внутренними зубцами | |
| 18 | 4***2 | Петля ветрового окна правая в сборе | |
| 19 | 4***6 | Петля ветрового окна правая верхняя | |
| 20 | 4***8 | Петля ветрового окна правая нижняя | |
| 21 | 4***0 | Ось петли | |
| 22 | 2***9 | Шайба 6 | |
| 23 | 2***9 | Болт М6х16 | |
| 24 | 4***3 | Петля ветрового окна левая в сборе | |
| 25 | 4***9 | Петля ветрового окна левая нижняя |
