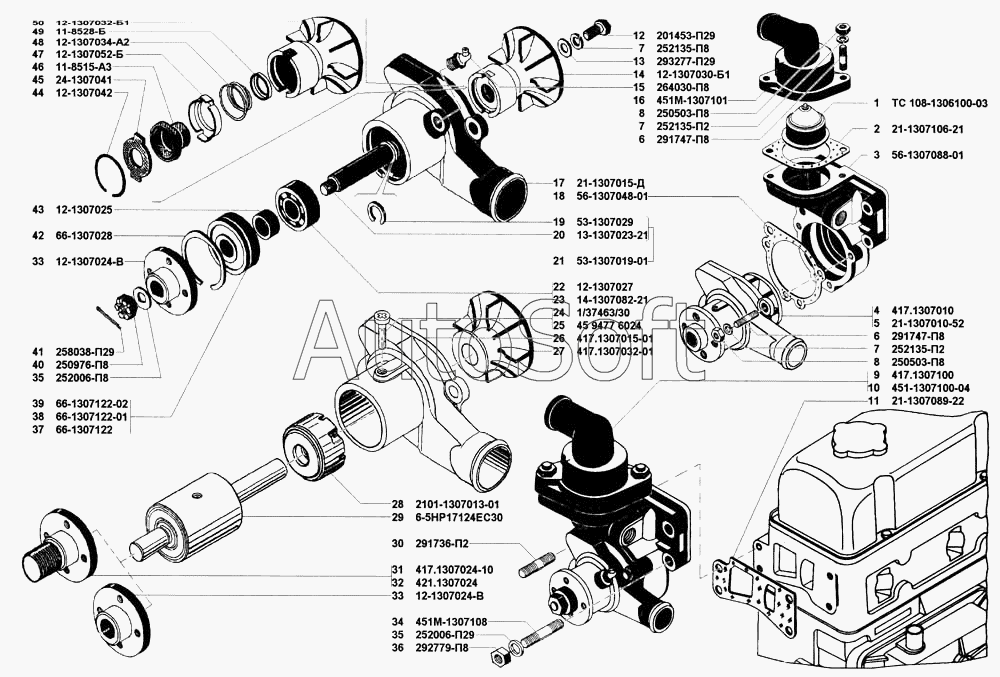

Каталог запасных частей к технике: УАЗ-31514 (2002). Термостат и насос системы охлаждения
1
2
3
4
5
6
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***3 | Термостат в сборе | |
| 2 | 2***1 | Прокладка патрубка | |
| 3 | 5***1 | Кронштейн насоса | |
| 4 | 4***0 | Насос системы охлаждения в сборе | |
| 5 | 2***2 | Насос в сборе | |
| 6 | 2***8 | Шпилька М8х1х22 | |
| 7 | 2***2 | Шайба 6 пружинная | |
| 7 | 2***2 | Шайба 6 пружинная | |
| 8 | 2***8 | Гайка М8 | |
| 9 | 4***0 | Насос с кронштейном, выпускным патрубком и термостатом в сборе | |
| 10 | 4***4 | Насос с кронштейном, выпускным патрубком и термостатом в сборе | |
| 11 | 2***2 | Прокладка кронштейна | |
| 12 | 2***9 | Болт М8х14 | |
| 13 | 2***9 | Шайба 8,5 пружинная | |
| 14 | 1***1 | Крыльчатка и сальник в сборе | |
| 15 | 2***8 | Пресс-масленка | |
| 16 | 4***1 | Патрубок выпускной | |
| 17 | 2***Д | Корпус насоса | |
| 18 | 5***1 | Прокладка корпуса | |
| 19 | 5***9 | Кольцо стопорное | |
| 20 | 1***1 | Валик | |
| 21 | 5***1 | Валик со стопорным кольцом | |
| 22 | 1***7 | Подшипник шариковый радиальный однорядный с односторонним фетровым уплотнением. Подгруппа (1307) d = 17 D = 40 (20703К) | |
| 23 | 1***1 | Подшипник задний | |
| 24 | 1***0 | Винт стопорный М6х10 | |
| 25 | 4***4 | Винт М6х12 | |
| 26 | 4***1 | Корпус насоса | |
| 27 | 4***1 | Крыльчатка насоса | |
| 28 | 2***1 | Сальник насоса | |
| 29 | 6***0 | Подшипник шарико-роликовый радиальный | |
| 30 | 2***2 | Шпилька М8х1,25х16 | |
| 31 | 4***0 | Ступица насоса | |
| 32 | 4***4 | Ступица водяного насоса | |
| 33 | 1***В | Ступица шкива и вентилятора | |
| 34 | 4***8 | Шпилька М10х1х42 | |
| 35 | 2***9 | Шайба 10 | |
| 35 | 2***9 | Шайба 10 | |
| 36 | 2***8 | Гайка М10х1 | |
| 37 | 6***2 | Подшипник передний | |
| 38 | 6***1 | Подшипник передний | |
| 39 | 6***2 | Подшипник передний | |
| 40 | 2***8 | Гайка М10 | |
| 41 | 2***9 | Шплинт 3,2х16 | |
| 42 | 6***8 | Кольцо стопорное подшипника | |
| 43 | 1***5 | Втулка распорная | |
| 44 | 1***2 | Кольцо стопорное сальника крыльчатки | |
| 45 | 2***1 | Шайба уплотняющая | |
| 46 | 1***3 | Манжета сальника крыльчатки | |
| 47 | 1***Б | Обойма сальника крыльчатки | |
| 48 | 1***2 | Пружина упорная сальника | |
| 49 | 1***Б | Кольцо манжеты сальника | |
| 50 | 1***1 | Крыльчатка |
