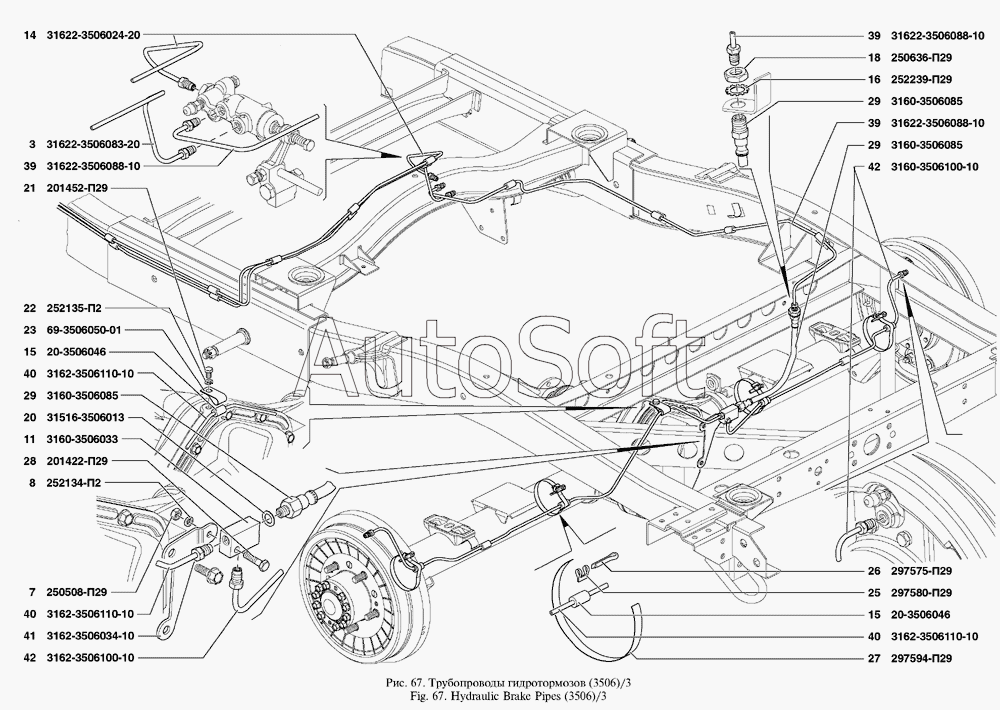

Каталог запасных частей к технике: УАЗ UAZ Patriot (2007). Трубопроводы гидротормозов
/067.gif)
42
42
8
11
16
20
21
22
23
26
27
29
29
29
3
41
40
40
40
39
39
39
28
25
18
15
15
14
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 3***0 | Трубка от соединительной муфты к регулятору тормозных сил | |
| 7 | 2***9 | Гайка М6 | |
| 8 | 2***2 | Шайба 6 пружинная | |
| 11 | 3***3 | Тройник трубопроводов тормозов | |
| 14 | 3***0 | Трубка от тройника к регулятору тормозных сил | |
| 15 | 2***6 | Трубка защитная | |
| 16 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 18 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 20 | 3***3 | Прокладка шланга нижнего передних тормозов | |
| 21 | 2***9 | Болт М8х12 | |
| 22 | 2***2 | Шайба 8Т пружинная | |
| 23 | 6***1 | Хомутик крепления трубки | |
| 25 | 2***9 | Пряжка | |
| 26 | 2***9 | Шплинт | |
| 27 | 2***9 | Лента стяжная | |
| 28 | 2***9 | Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов | |
| 29 | 3***5 | Шланг верхний передних тормозов | |
| 39 | 3***0 | Трубка от регулятора тормозных сил к заднему гибкому шлангу | |
| 40 | 3***0 | Трубка от тройника к левому заднему тормозу | |
| 41 | 3***0 | Кронштейн крепления тройника трубопроводов гидротормозов | |
| 42 | 3***0 | Трубка от тройника к правому заднему тормозу |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
