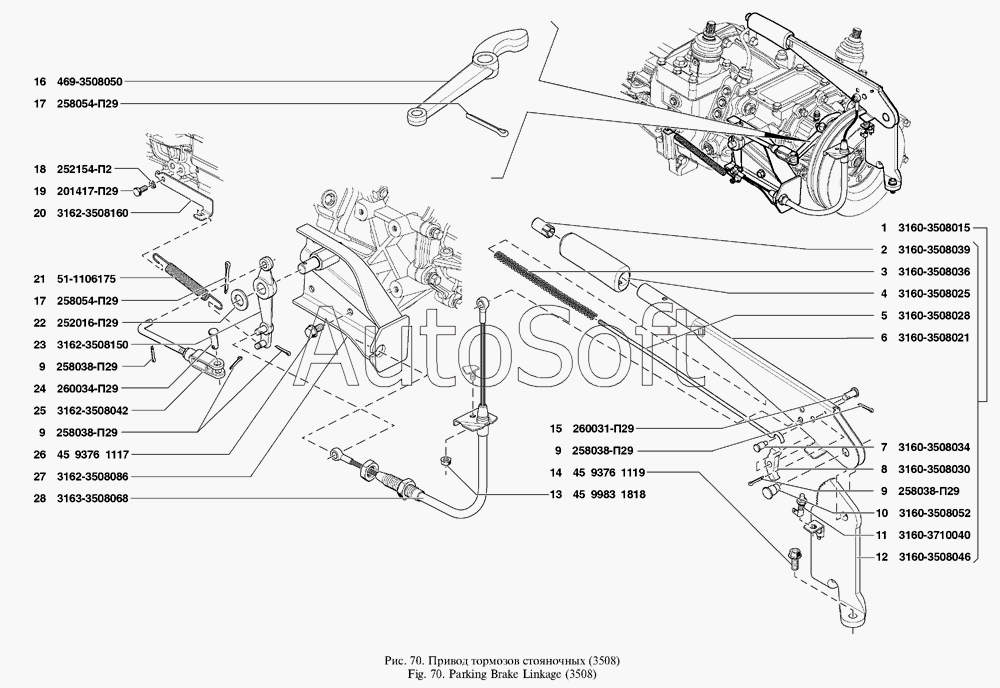

Каталог запасных частей к технике: УАЗ UAZ Patriot (2007). Привод тормозов стояночных
/070.gif)
1
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Рычаг стояночного тормоза с сектором в сборе | |
| 2 | 3***9 | Кнопка рычага | |
| 3 | 3***6 | Пружина тяги собачки | |
| 4 | 3***5 | Рукоятка рычага | |
| 5 | 3***8 | Тяга собачки | |
| 6 | 3***1 | Рычаг стояночного тормоза | |
| 7 | 3***4 | Ось собачки | |
| 8 | 3***0 | Собачка рычага | |
| 9 | 2***9 | Шплинт 3,2х16 | |
| 10 | 3***2 | Ось рычага | |
| 11 | 3***0 | Выключатель ВК 409 контрольной лампы стояночного тормоза | |
| 12 | 3***6 | Сектор рычага стояночного тормоза с кронштейном в сборе | |
| 13 | 4***8 | Гайка М6 | |
| 14 | 4***9 | Болт М8х20 | |
| 15 | 2***9 | Палец 8х18 | |
| 16 | 4***0 | Рычаг привода стояночного тормоза | |
| 17 | 2***9 | Шплинт 4х32 | |
| 18 | 2***2 | Шайба 6 пружинная | |
| 19 | 2***9 | Болт М6х14 | |
| 20 | 3***0 | Кронштейн крепления прижимной пружины промежуточного рычага | |
| 21 | 5***5 | Пружина оттяжная рычага ручной подкачки топливного насоса | |
| 22 | 2***9 | Шайба 14,5 | |
| 23 | 3***0 | Рычаг промежуточный привода стояночного тормоза | |
| 24 | 2***9 | Палец 8х25 | |
| 25 | 3***2 | Тяга привода стояночного тормоза с вилкой | |
| 26 | 4***7 | Болт М8х16 | |
| 27 | 3***6 | Кронштейн привода стояночного тормоза с опорой | |
| 28 | 3***8 | Трос привода стояночного тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
