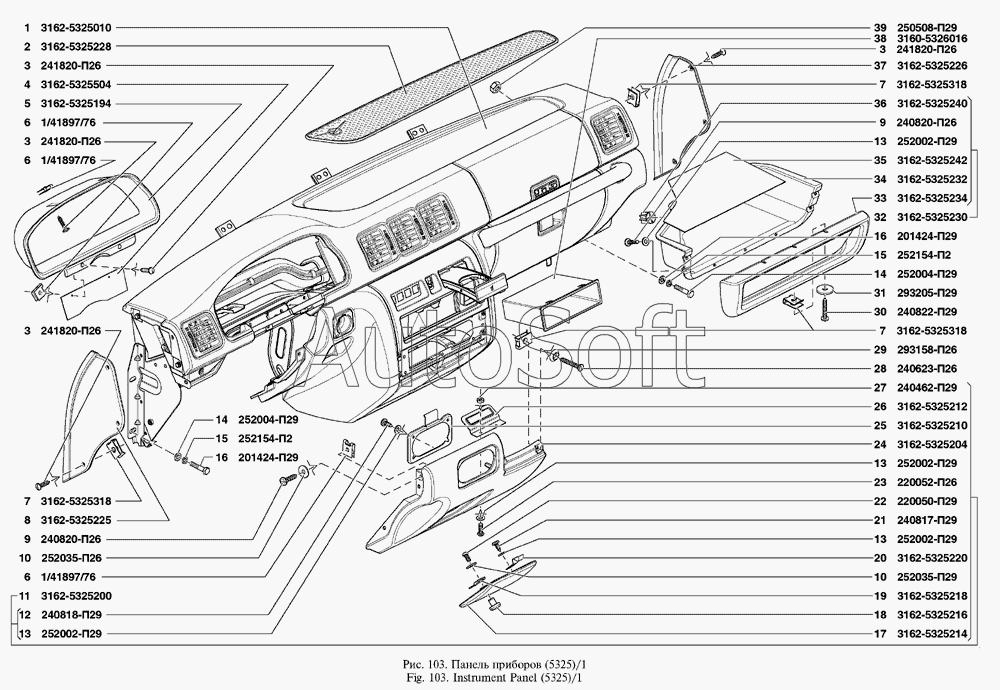

Каталог запасных частей к технике: УАЗ UAZ Patriot (2007). Панель приборов
/103.gif)
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
2
3
3
3
3
4
5
6
6
6
7
7
7
8
9
9
10
10
1
12
13
13
13
13
14
14
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Панель приборов | |
| 2 | 3***8 | Коврик декоративный | |
| 3 | 2***6 | Винт 4х18 | |
| 4 | 3***4 | Шторка облицовки комбинации приборов | |
| 5 | 3***4 | Облицовка комбинации приборов | |
| 6 | 1***6 | Гайка фланцевая | |
| 7 | 3***8 | Гайка специальная | |
| 8 | 3***5 | Заглушка боковая левая | |
| 9 | 2***6 | Винт 4х18 | |
| 10 | 2***6 | Шайба 4 | |
| 11 | 3***0 | Надставка панели приборов левая | |
| 12 | 2***9 | Винт 4х12 | |
| 13 | 2***9 | Шайба 4 | |
| 14 | 2***9 | Шайба 6 | |
| 15 | 2***2 | Шайба 6 пружинная | |
| 16 | 2***9 | Болт М6х13 крепления кронштейна | |
| 17 | 3***4 | Крышка монтажного блока | |
| 18 | 3***6 | Корпус замка крышки монтажного блока | |
| 19 | 3***8 | Язык замка крышки монтажного блока | |
| 20 | 3***0 | Зацеп крышки монтажного блока | |
| 21 | 2***9 | Винт 4х10 | |
| 22 | 2***9 | Винт М4х8 | |
| 23 | 2***6 | Винт М4х12 | |
| 24 | 3***4 | Надставка панели приборов левая | |
| 25 | 3***0 | Зацеп надставки левой | |
| 26 | 3***2 | Кронштейн фонаря | |
| 27 | 2***9 | Гайка М4 | |
| 28 | 2***6 | Винт 4х30 | |
| 29 | 2***6 | Шайба специальная | |
| 30 | 2***9 | Винт 4х25 | |
| 31 | 2***9 | Шайба диаметр 5,5 специальная | |
| 32 | 3***0 | Дополнительная багажная полка | |
| 33 | 3***4 | Облицовка дополнительной багажной полки | |
| 34 | 3***2 | Дополнительная багажная полка | |
| 35 | 3***2 | Ковер дополнительной багажной полки | |
| 36 | 3***0 | Уплотнитель дополнительной багажной полки | |
| 37 | 3***6 | Заглушка боковая правая | |
| 38 | 3***6 | Коробка для мелких вещей | |
| 39 | 2***9 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
