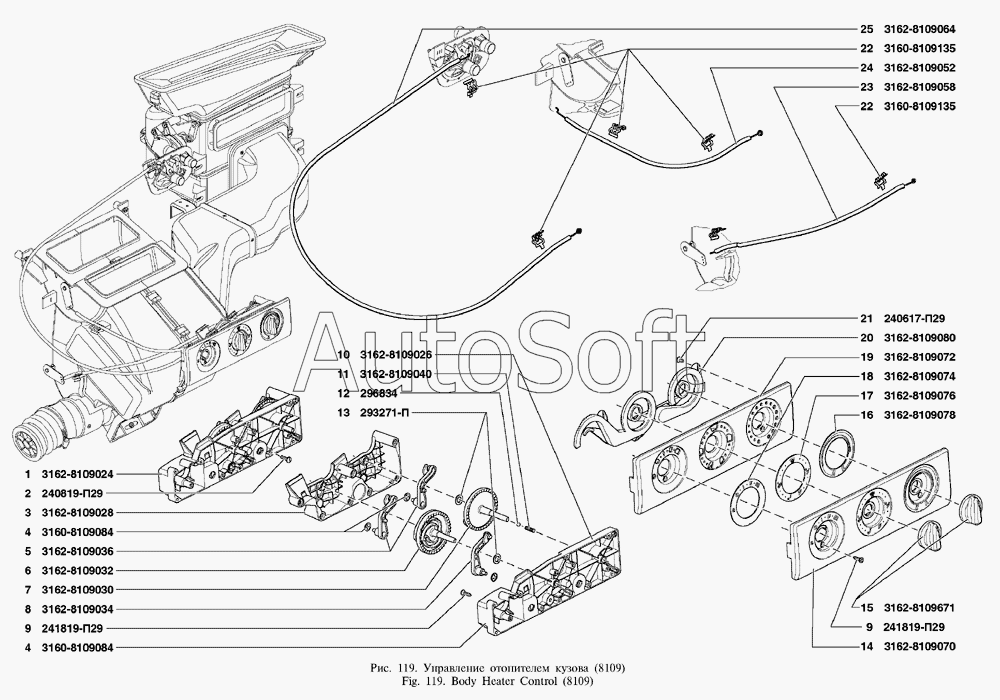

Каталог запасных частей к технике: УАЗ UAZ Patriot (2007). Управление отопителем кузова
/119.gif)
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Пульт отопителя | |
| 2 | 2***9 | Винт 4х16 | |
| 3 | 3***8 | Крышка пульта отопителя | |
| 4 | 3***4 | Кольцо стопорное оси рычагов управления отопителем | |
| 5 | 3***6 | Рычаг привода заслонки нижний | |
| 6 | 3***2 | Сектор двухсторонний | |
| 7 | 3***0 | Сектор односторонний | |
| 8 | 3***4 | Рычаг привода заслонки верхний | |
| 9 | 2***9 | Винт 4х16 | |
| 10 | 3***6 | Корпус пульта отопителя | |
| 11 | 3***0 | Пружина фиксатора | |
| 12 | 2***4 | Шарик 4,763-100 | |
| 13 | 2***П | Шайба 8 | |
| 14 | 3***0 | Облицовка пульта управления отопителем | |
| 15 | 3***1 | Рукоятка переключателя отопителя | |
| 16 | 3***8 | Лимб правый | |
| 17 | 3***6 | Лимб средний | |
| 18 | 3***4 | Лимб левый | |
| 19 | 3***2 | Облицовка пульта управления отопителем | |
| 20 | 3***0 | Световод | |
| 21 | 2***9 | Винт 4х10 | |
| 22 | 3***5 | Скоба крепления тяги рычагов управления отопителем | |
| 23 | 3***8 | Тяга нижней заслонки отопителя | |
| 24 | 3***2 | Тяга верхней заслонки отопителя | |
| 25 | 3***4 | Тяга крана отопителя |
