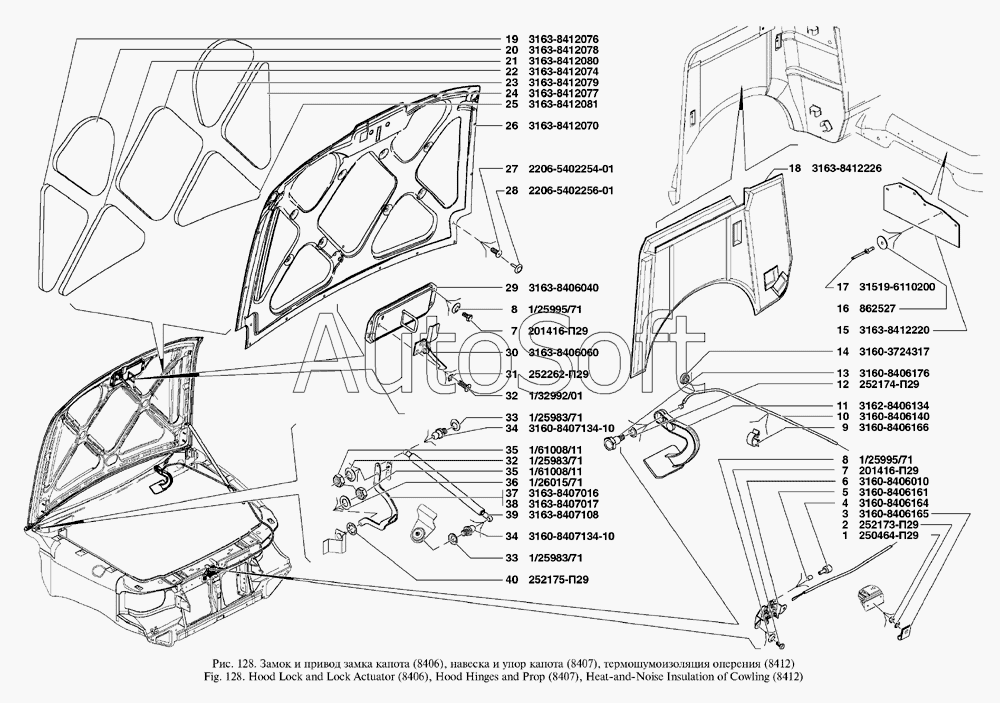

Каталог запасных частей к технике: УАЗ UAZ Patriot (2007). Замок и привод замка капота, навеска и упор капота, термошумоизоляция оперения
/128.gif)
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
29
30
31
32
32
33
33
34
34
35
35
36
37
38
39
40
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М5 | |
| 2 | 2***9 | Шайба 5 пружинная зубчатая с внутренними зубцами | |
| 3 | 3***5 | Скоба закрытая | |
| 4 | 3***4 | Поводок | |
| 5 | 3***1 | Трубка крепления тяги привода замка капота (45421360841) | |
| 6 | 3***0 | Замок капота в сборе | |
| 7 | 2***9 | Болт М6х12 | |
| 8 | 1***1 | Шайба 6 | |
| 9 | 3***6 | Скоба | |
| 10 | 3***0 | Оболочка тяги привода замка капота | |
| 11 | 3***4 | Рычаг замка капота | |
| 12 | 2***9 | Шайба 6 пружинная зубчатая с внутренними зубцами | |
| 13 | 3***6 | Ось рукоятки привода замка капота | |
| 14 | 3***7 | Втулка уплотнительная | |
| 15 | 3***0 | Шумоизоляция оперения | |
| 16 | 8***7 | Шайба 4,5 | |
| 17 | 3***0 | Заклепка | |
| 18 | 3***6 | Накладка шумоизоляционная моторного отсека (45414010049) | |
| 19 | 3***6 | Накладка боковая правая | |
| 20 | 3***8 | Накладка передняя правая | |
| 21 | 3***0 | Накладка задняя правая | |
| 22 | 3***4 | Накладка центральная | |
| 23 | 3***9 | Накладка передняя левая | |
| 24 | 3***7 | Накладка боковая левая | |
| 25 | 3***1 | Накладка задняя левая | |
| 26 | 3***0 | Обивка капота шумоизоляционная | |
| 27 | 2***1 | Держатель обивки | |
| 28 | 2***1 | Фиксатор держателя обивки | |
| 29 | 3***0 | Фиксатор замка капота | |
| 30 | 3***0 | Крючок капота | |
| 31 | 2***9 | Шайба 5 пружинная зубчатая коническая с наружными зубцами | |
| 32 | 1***1 | Винт М5х12 | |
| 33 | 1***1 | Шайба 8 | |
| 34 | 3***0 | Палец шарнира пневмопружины | |
| 35 | 1***1 | Гайка М8х 1,25 | |
| 36 | 1***1 | Шайба 12 | |
| 37 | 3***6 | Звено петли капота правое | |
| 38 | 3***7 | Звено петли капота левое | |
| 39 | 3***8 | Пневмопружина | |
| 40 | 2***9 | Шайба 8 зубчатая с внутренними зубцами |
