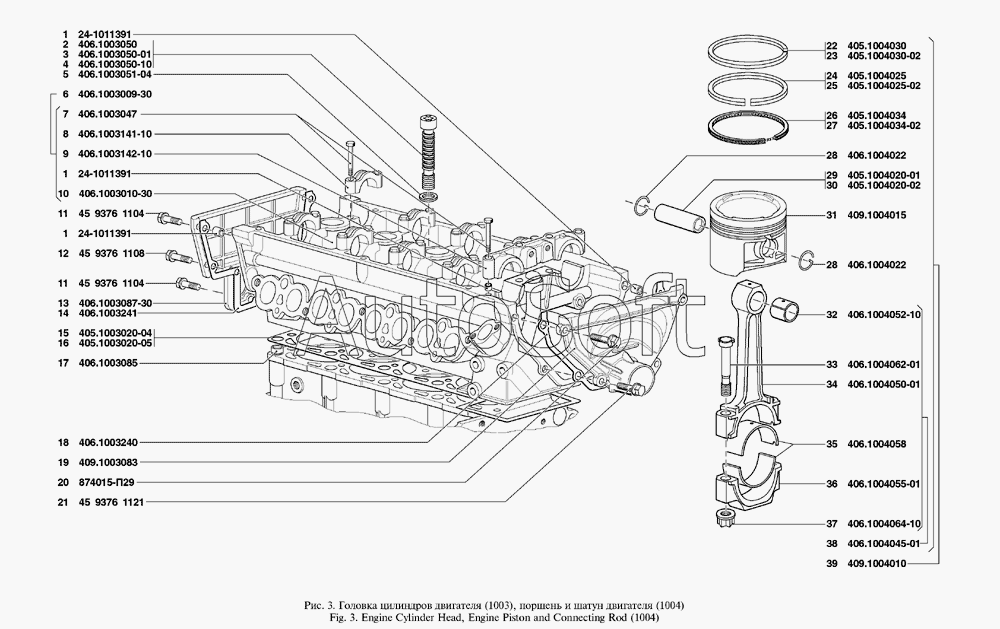

Каталог запасных частей к технике: УАЗ UAZ Patriot (2007). Головка цилиндров двигателя, поршень и шатун двигателя
/003.gif)
34
28
28
29
30
31
32
33
35
36
37
38
39
15
2
3
4
5
6
7
8
9
10
11
11
12
13
14
1
1
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 405.1000100 | 4***0 | Комплект поршневых колец диам. 95,50 мм | |
| 405.1000100AP | 4***P | Комплект поршневых колец 96,00 мм | |
| 405.1000100БР | 4***Р | Комплект поршневых колец диам. 96,50 мм | |
| 405.1004023 | 4***3 | Комплект поршневых колец диам. 95,50 мм | |
| 405.1004023АР | 4***Р | Комплект поршневых колец диам. 96,00 мм | |
| 405.1004023БР | 4***Р | Комплект поршневых колец диам. 96,50 мм | |
| 406.1000104 | 4***4 | Комплект шатунных вкладышей диам. 56,00 мм | |
| 406.1000104-20 | 4***0 | Комплект шатунных вкладышей диам. 55,75 мм | |
| 406.1000104-21 | 4***1 | Комплект шатунных вкладышей диам. 55,50 мм | |
| 406.1000104-22 | 4***2 | Комплект шатунных вкладышей диам. 55,25 мм | |
| 406.1003007-31 | 4***1 | Головка цилиндров с клапанами в сборе (для запасных частей) | |
| 406.1004058-20 | 4***0 | Вкладыш шатуна диам. 55,75 мм | |
| 406.1004058-21 | 4***1 | Вкладыш шатуна диам. 55,50 мм | |
| 406.1004058-22 | 4***2 | Вкладыш шатуна диам. 55,25 мм | |
| 406.1004060 | 4***0 | Болт шатуна с гайкой (комплект) | |
| 409.1004014 | 4***4 | Поршень, палец поршневой и стопорные кольца (комплект) | |
| 409.1004014АР | 4***Р | Поршень, палец поршневой и стопорные кольца (комплект) | |
| 409.1004014БР | 4***Р | Поршень, палец поршневой и стопорные кольца (комплект) | |
| 1 | 2***1 | Втулка установочная крышки цепи | |
| 2 | 4***0 | Болт головки цилиндров | |
| 3 | 4***1 | Болт головки цилиндров | |
| 4 | 4***0 | Болт головки цилиндров | |
| 5 | 4***4 | Шайба болта головки цилиндров | |
| 6 | 4***0 | Головка цилиндров с крышками распределительных валов | |
| 7 | 4***7 | Болт М8х45 | |
| 8 | 4***0 | Крышка распределительного вала | |
| 9 | 4***0 | Крышка распределительных валов | |
| 10 | 4***0 | Головка цилиндров | |
| 11 | 4***4 | Болт М6х20 | |
| 12 | 4***8 | Болт М6х30 | |
| 13 | 4***0 | Крышка головки цилиндров задняя | |
| 14 | 4***1 | Прокладка задней крышки | |
| 15 | 4***4 | Прокладка головки цилиндров | |
| 16 | 4***5 | Прокладка головки цилиндров | |
| 17 | 4***5 | Штифт установочный головки цилиндров | |
| 18 | 4***0 | Прокладка передней крышки | |
| 19 | 4***3 | Крышка передняя головки цилиндров с опорой вентилятора | |
| 20 | 8***9 | Болт М8х38 | |
| 21 | 4***1 | Болт М8х25 | |
| 22 | 4***0 | Кольцо поршневое компрессионное верхнее | |
| 23 | 4***2 | Кольцо поршневое компрессионное верхнее | |
| 24 | 4***5 | Кольцо поршневое компрессионное нижнее | |
| 25 | 4***2 | Кольцо поршневое компрессионное нижнее | |
| 26 | 4***4 | Кольцо поршневое маслосъемное | |
| 27 | 4***2 | Кольцо поршневое маслосъемное | |
| 28 | 4***2 | Кольцо стопорное поршневого пальца | |
| 29 | 4***1 | Палец поршневой | |
| 30 | 4***2 | Палец поршневой | |
| 31 | 4***5 | Поршень | |
| 32 | 4***0 | Втулка шатуна | |
| 33 | 4***1 | Болт шатуна | |
| 34 | 4***1 | Шатун | |
| 35 | 4***8 | Вкладыш шатуна | |
| 36 | 4***1 | Крышка шатуна | |
| 37 | 4***0 | Гайка болта шатуна | |
| 38 | 4***1 | Шатун в сборе | |
| 39 | 4***0 | Поршень и шатун в сборе |
