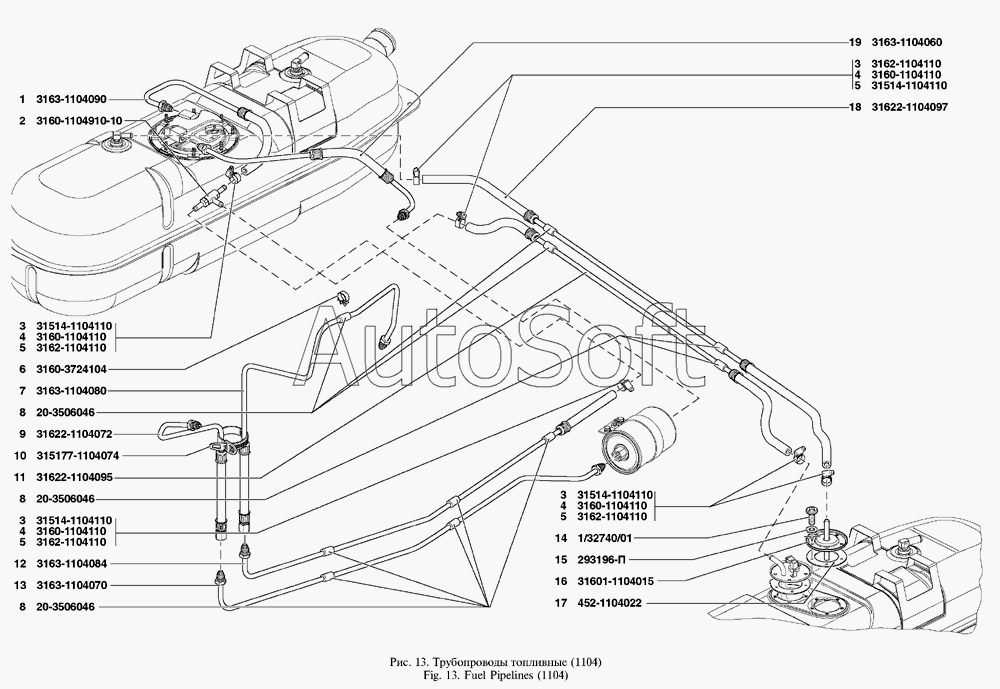

Каталог запасных частей к технике: УАЗ UAZ Patriot (2007). Трубопроводы топливные
/013.gif)
1
2
3
3
3
3
4
4
4
4
5
5
5
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубка от струйного насоса к электробензонасосу | |
| 2 | 3***0 | Струйный насос | |
| 3 | 3***0 | Хомут червячный в сборе | |
| 4 | 3***0 | Хомут червячный | |
| 5 | 3***0 | Хомут червячный | |
| 6 | 3***4 | Скоба крепления жгута проводов | |
| 7 | 3***0 | Трубка слива топлива от регулятора давления топлива | |
| 8 | 2***6 | Трубка защитная | |
| 9 | 3***2 | Трубка подачи топлива к топливопроводу на двигателе | |
| 10 | 3***4 | Хомут | |
| 11 | 3***5 | Трубка от левого бака | |
| 12 | 3***4 | Трубка слива топлива к струйному насосу | |
| 13 | 3***0 | Трубка подачи топлива от фильтра тонкой очистки топлива | |
| 14 | 1***1 | Винт М5х12 | |
| 15 | 2***П | Шайба 10 | |
| 16 | 3***5 | Трубка приемная топливного бака с фланцем в сборе | |
| 17 | 4***2 | Прокладка | |
| 18 | 3***7 | Трубка от левого бака | |
| 19 | 3***0 | Трубка от электробензонасоса к фильтру тонкой очистки топлива |
