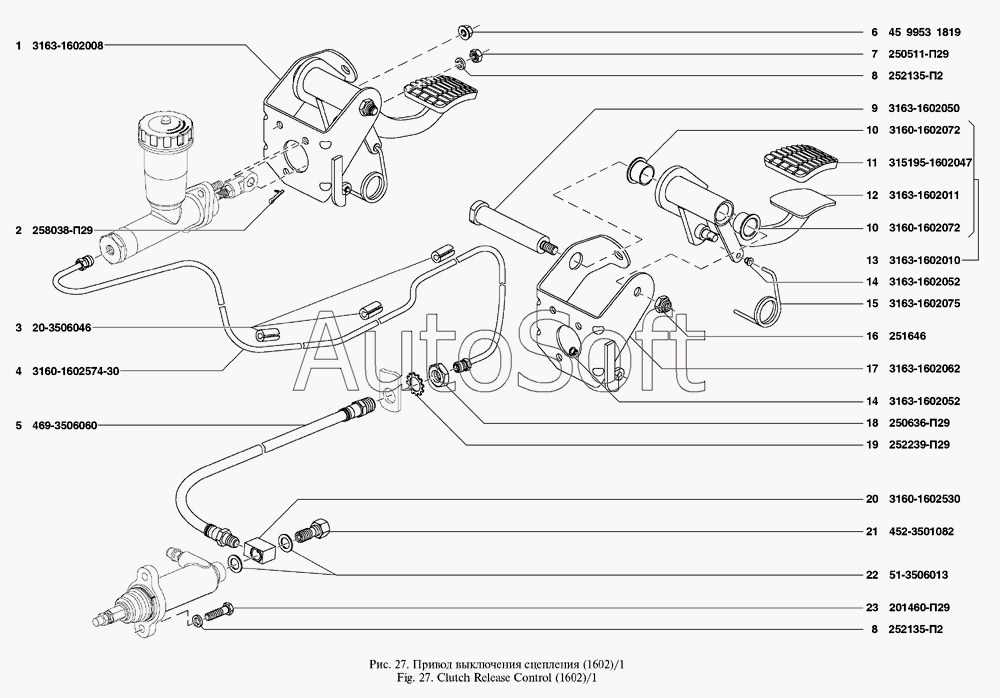

Каталог запасных частей к технике: УАЗ UAZ Patriot (2007). Привод выключения сцепления
/027.gif)
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Кронштейн сцепления с педалью в сборе | |
| 2 | 2***9 | Шплинт 3,2х16 | |
| 3 | 2***6 | Трубка защитная | |
| 4 | 3***0 | Трубка главного цилиндра выключения сцепления | |
| 5 | 4***0 | Шланг гибкий передних гидравлических тормозов | |
| 6 | 4***9 | Гайка фланцевая | |
| 7 | 2***9 | Гайка М8х1 | |
| 8 | 2***2 | Шайба 6 пружинная | |
| 9 | 3***0 | Ось педали сцепления | |
| 10 | 3***2 | Втулка педали привода выключения сцепления | |
| 11 | 3***7 | Накладка педали сцепления | |
| 12 | 3***1 | Педаль сцепления | |
| 13 | 3***0 | Педаль сцепления с накладкой и втулками в сборе | |
| 14 | 3***2 | Втулка пружины сервопривода выключения сцепления | |
| 15 | 3***5 | Пружина сервопривода выключения сцепления | |
| 16 | 2***6 | Гайка М10х1,25 | |
| 17 | 3***2 | Кронштейн педали сцепления | |
| 18 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 19 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 20 | 3***0 | Муфта соединительная | |
| 21 | 4***2 | Болт соединительной муфты колесного цилиндра | |
| 22 | 5***3 | Прокладка уплотнительная гибкого шланга | |
| 23 | 2***9 | Болт М8х 30 |
