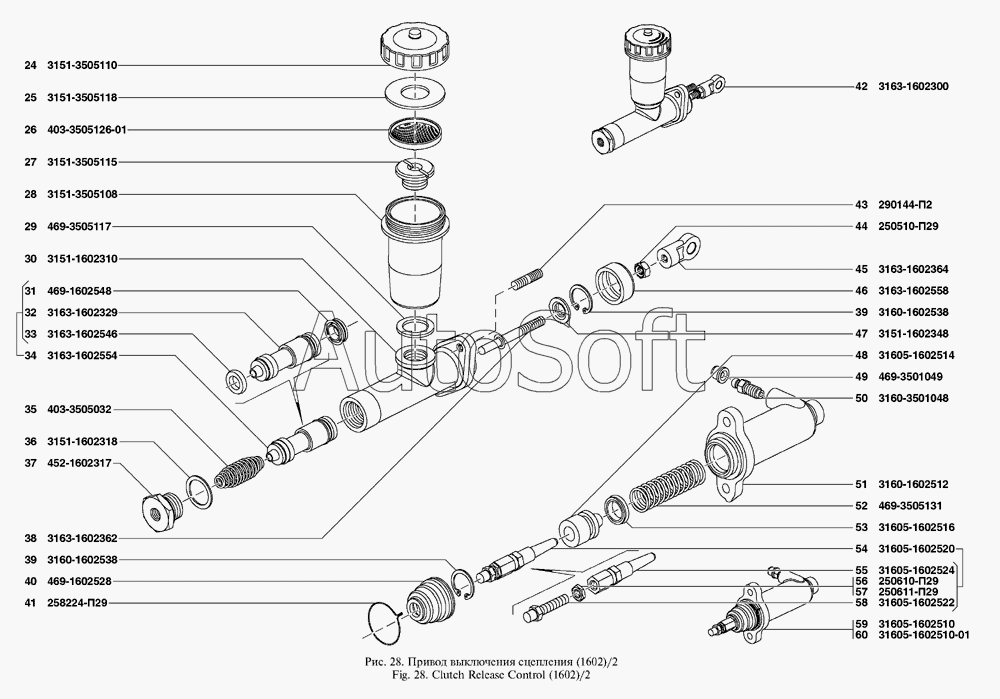

Каталог запасных частей к технике: УАЗ UAZ Patriot (2007). Привод выключения сцепления
/028.gif)
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 315195-1602042 | 3***2 | Площадка педалей сцепления и тормоза | |
| 3160-3504016 | 3***6 | Ступица педали тормоза | |
| 3163-1602015 | 3***5 | Педаль сцепления | |
| 3163-1602053 | 3***3 | Рычаг сервопривода выключения сцепления | |
| 3163-1602064 | 3***4 | Кронштейн педали сцепления | |
| 3163-1602074 | 3***4 | Кронштейн сервопривода выключения сцепления | |
| 24 | 3***0 | Крышка бачка главного цилиндра | |
| 25 | 3***8 | Прокладка крышки бачка главного цилиндра | |
| 26 | 4***1 | Сетка бачка главного цилиндра в сборе | |
| 27 | 3***5 | Штуцер бачка главного цилиндра | |
| 28 | 3***8 | Корпус бачка главного цилиндра | |
| 29 | 4***7 | Прокладка штуцера бачка главного цилиндра | |
| 30 | 3***0 | Корпус главного цилиндра привода выключения сцепления | |
| 31 | 4***8 | Манжета уплотнительная поршня | |
| 32 | 3***9 | Поpшень главного цилиндpа | |
| 33 | 3***6 | Манжета уплотнительная внутренняя | |
| 34 | 3***8 | Поpшень главного цилиндpа с манжетами в сбоpе | |
| 35 | 4***2 | Пружина поршня главного цилиндра | |
| 36 | 3***8 | Прокладка штуцера главного цилиндра | |
| 37 | 4***7 | Штуцер главного цилиндра выключения сцепления | |
| 38 | 3***2 | Толкатель поршня главного цилиндра | |
| 39 | 3***8 | Кольцо стопорное | |
| 40 | 4***8 | Колпак защитный цилиндра привода выключения сцепления | |
| 41 | 2***9 | Шплинт-проволока 0,8х150 | |
| 42 | 3***0 | Цилиндр главный выключения сцепления в сборе | |
| 43 | 2***2 | Шпилька М8 крепления главного цилиндра | |
| 44 | 2***9 | Гайка М8 | |
| 45 | 3***4 | Вилка толкателя поpшня главного цилиндpа | |
| 46 | 3***8 | Колпак защитный главного цилиндpа | |
| 47 | 3***8 | Шайба упорная поршня главного цилиндра | |
| 48 | 3***4 | Поршень цилиндра | |
| 49 | 4***9 | Колпачок перепускного клапана колёсного цилиндра | |
| 50 | 3***8 | Клапан перепускной | |
| 51 | 3***2 | Корпус цилиндра | |
| 52 | 4***1 | Пружина возвратная вторичного поршня | |
| 53 | 3***6 | Манжета уплотнительная | |
| 54 | 3***0 | Толкатель вилки выключения в сборе | |
| 55 | 3***4 | Наконечник толкателя вилки | |
| 56 | 2***9 | Гайка М8 | |
| 57 | 2***9 | Гайка М8х1 | |
| 58 | 3***2 | Толкатель вилки выключения | |
| 59 | 3***0 | Цилиндр привода выключения сцепления в сборе | |
| 60 | 3***1 | Цилиндр привода выключения сцепления в сборе |
