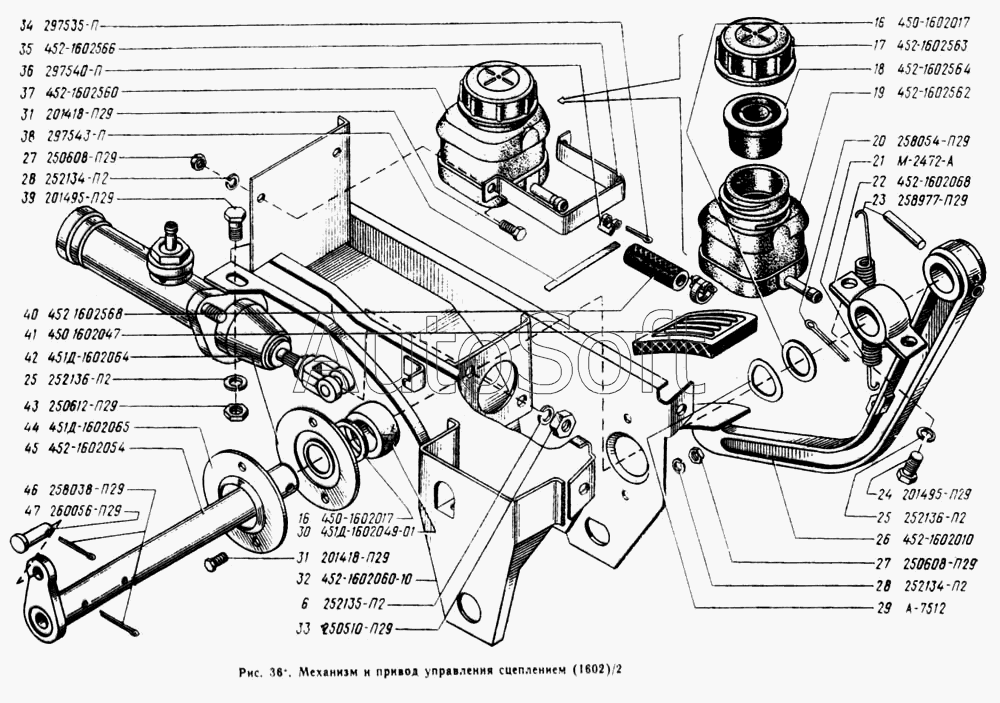

Каталог запасных частей к технике: УАЗ-3741. Механизм и привод управления сцеплением
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16 | 4***7 | Шайба упорная | |
| 17 | 4***3 | Корпус пробки бачка главного цилиндра | |
| 18 | 4***4 | Отражатель пробки | |
| 19 | 4***2 | Бачок главного цилиндра | |
| 20 | 2***9 | Шплинт 4х32 | |
| 21 | М***А | Пружина оттяжная рычага привода выключения сцепления | |
| 22 | 4***8 | Опора вала педали левая в сборе | |
| 23 | 2***9 | Штифт 8х36 | |
| 24 | 2***9 | Болт М 10х20 | |
| 25 | 2***2 | Шайба 10 пружинная | |
| 26 | 4***0 | Педаль сцепления в сборе | |
| 27 | 2***9 | Гайка М6 | |
| 28 | 2***2 | Шайба 6 пружинная | |
| 29 | А***2 | Шайба нажимная валика педали привода выключения сцепления | |
| 30 | 4***1 | Подшипник шарнирный вала педали сцепления | |
| 31 | 2***9 | Болт М6х16 | |
| 32 | 4***0 | Кронштейн главного цилиндра | |
| 33 | 2***9 | Гайка М8 | |
| 34 | 2***П | Шплинт стяжной | |
| 35 | 4***6 | Хомут бачка главного цилиндра | |
| 36 | 2***П | Пряжка хомутика | |
| 37 | 4***0 | Бачок главного цилиндра | |
| 38 | 2***П | Лента стяжная | |
| 39 | 2***9 | Болт М 10х20 | |
| 40 | 4***8 | Шланг гибкий бачка главного цилиндра | |
| 41 | 4***7 | Накладка педали привода выключения сцепления | |
| 42 | 4***4 | Прокладка регулировочная шарнирного подшипника (По потребности) | |
| 43 | 2***9 | Гайка М10 | |
| 44 | 4***5 | Корпус подшипника валика педали | |
| 45 | 4***4 | Вал педали сцепления в сборе | |
| 46 | 2***9 | Шплинт 3,2х16 | |
| 47 | 2***9 | Палец 10х25 |
