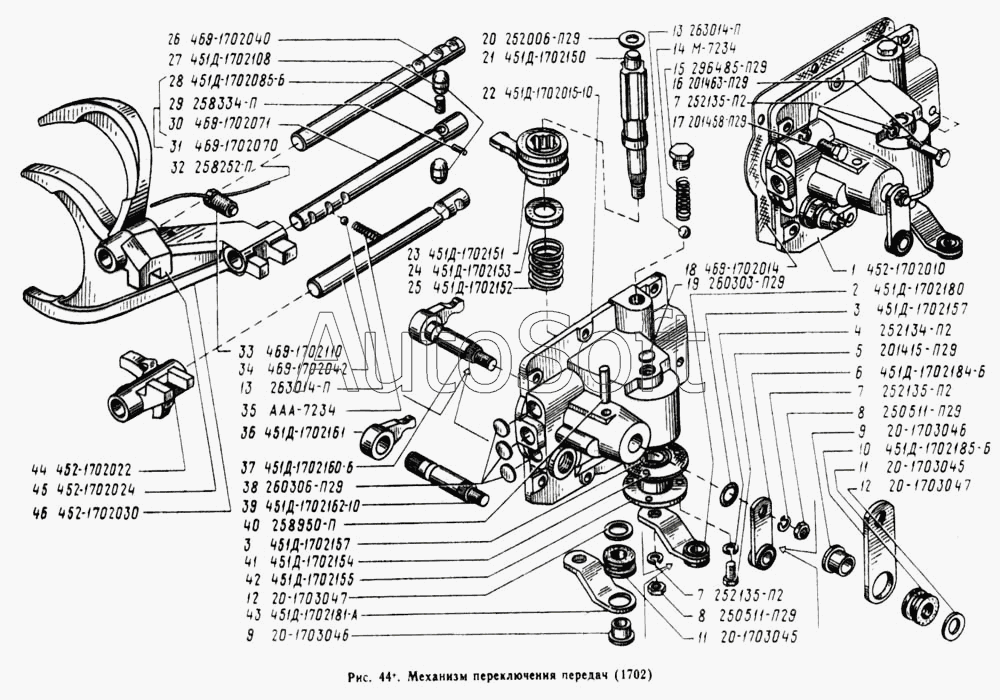

Каталог запасных частей к технике: УАЗ-3741. Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Механизм переключения передач в сборе | |
| 2 | 4***0 | Рычаг переключения передач | |
| 3 | 4***7 | Кольцо уплотнительное штоков | |
| 4 | 2***2 | Шайба 6 пружинная | |
| 5 | 2***9 | Болт М6х10 | |
| 6 | 4***Б | Рычаг избирательный | |
| 7 | 2***2 | Шайба 6 пружинная | |
| 8 | 2***9 | Гайка М8х1 | |
| 9 | 2***6 | Втулка противошумной подушки | |
| 10 | 4***Б | Рычаг избирательный | |
| 11 | 2***5 | Подушка противошумная | |
| 12 | 2***7 | Шайба втулки | |
| 13 | 2***П | Шарик 3/8" штоков | |
| 14 | М***4 | Пружина шарика фиксатора штоков переключения | |
| 15 | 2***9 | Пробка М 14х1,5 | |
| 16 | 2***9 | Болт М8х38 | |
| 17 | 2***9 | Болт М8х25 | |
| 18 | 4***4 | Прокладка боковой крышки | |
| 19 | 2***9 | Заглушка ф12 | |
| 20 | 2***9 | Шайба 10 | |
| 21 | 4***0 | Вал муфты | |
| 22 | 4***0 | Крышка боковая | |
| 23 | 4***1 | Муфта скользящая | |
| 24 | 4***3 | Седло отаашной пружины | |
| 25 | 4***2 | Пружина отжимная муфты | |
| 26 | 4***0 | Шток вилки переключения 1-й и 2-й передач | |
| 27 | 4***8 | Плунжер замочный | |
| 28 | 4***Б | Палец стопорный штока вилки переключения 3-й и 4-й передач | |
| 29 | 2***П | Штифт 2х8 | |
| 30 | 4***1 | Шток вилки переключения 3-й и 4-й передач | |
| 31 | 4***0 | Шток вилки переключения 3-й и 4-й передач в сборе | |
| 32 | 2***П | Шплинт-проволока 1,2х150 | |
| 33 | 4***0 | Винт стопорный | |
| 34 | 4***2 | Шток вилки заднего хода | |
| 35 | А***4 | Пружина шарика фиксатора | |
| 36 | 4***1 | Рычаг избирательный | |
| 37 | 4***Б | Рычаг избирательный | |
| 38 | 2***9 | Заглушка ф18 штоков | |
| 39 | 4***0 | Ось избирательного рычага | |
| 40 | 2***П | Штифт 5х30 стопорный | |
| 41 | 4***4 | Прокладка крышки вала (0,453111065) | |
| 42 | 4***5 | Крышка вала | |
| 43 | 4***А | Рычаг переключения передач | |
| 44 | 4***2 | Вилка включения заднего хода | |
| 45 | 4***4 | Вилка переключения 1-й и 2-й передач | |
| 46 | 4***0 | Вилка переключения 3-й и 4-й передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
