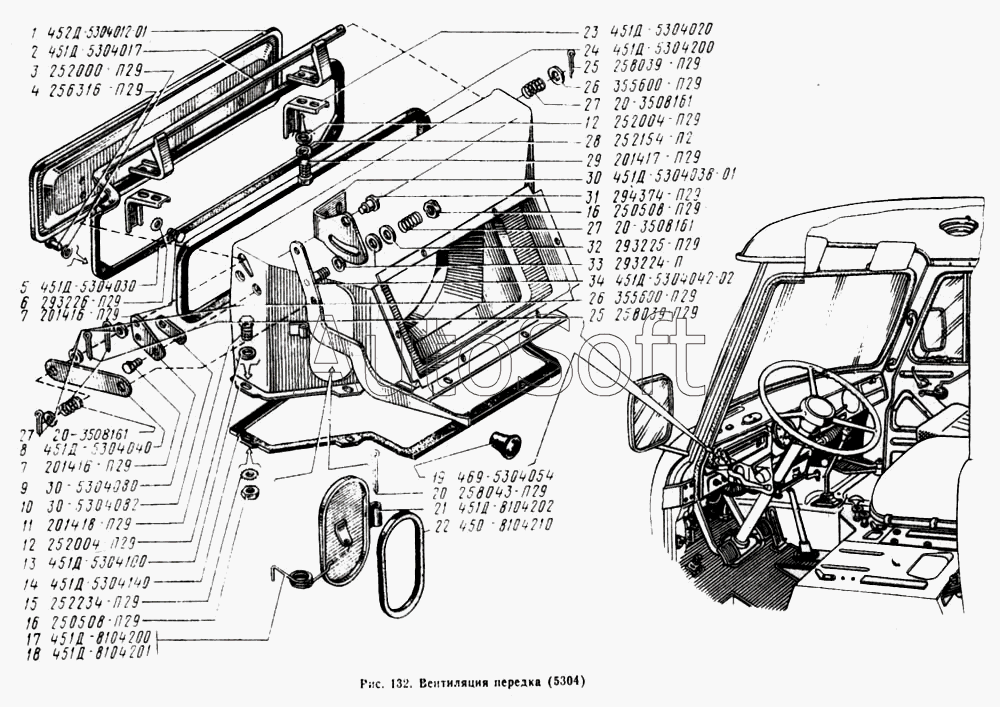

Каталог запасных частей к технике: УАЗ-3741. Вентиляция передка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Крышка вентиляции передка в сборе | |
| 2 | 4***7 | Ось с петлями крышки в сборе | |
| 3 | 2***9 | Шайба 3 | |
| 4 | 2***9 | Заклепка 3х8х12 | |
| 5 | 4***0 | Уплотнитель крышки | |
| 6 | 2***9 | Шайба 6 | |
| 7 | 2***9 | Болт М6х12 | |
| 8 | 4***0 | Тяга рычага | |
| 9 | 3***0 | Щека оси петли | |
| 10 | 3***2 | Прокладка щеки | |
| 11 | 2***9 | Болт М6х16 | |
| 12 | 2***9 | Шайба 6 | |
| 13 | 4***0 | Короб вентиляции передка в сборе | |
| 14 | 4***0 | Прокладка короба | |
| 15 | 2***9 | Шайба 6 пружинная зубчатая с наружными зубцами | |
| 16 | 2***9 | Гайка М6 | |
| 17 | 4***0 | Пружина крышки лючка правая | |
| 18 | 4***1 | Пружина крышки лючка левая | |
| 19 | 4***4 | Ручка привода | |
| 20 | 2***9 | Шплинт 3,2х40 | |
| 21 | 4***2 | Крышка лючка в сборе | |
| 22 | 4***0 | Уплотнитель крышки лючка | |
| 23 | 4***0 | Кронштейн петли крышки | |
| 24 | 4***0 | Уплотнитель лючка вентиляции передка | |
| 25 | 2***9 | Шплинт 3,2х20 | |
| 26 | 3***9 | Шайба специальная | |
| 27 | 2***1 | Пружина | |
| 28 | 2***2 | Шайба 6 пружинная | |
| 29 | 2***9 | Болт М6х14 | |
| 30 | 4***1 | Кронштейн привода | |
| 31 | 2***9 | Заклепка 8х16 специальная | |
| 32 | 2***9 | Шайба специальная | |
| 33 | 2***П | Шайба специальная | |
| 34 | 4***2 | Рычаг привода в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
