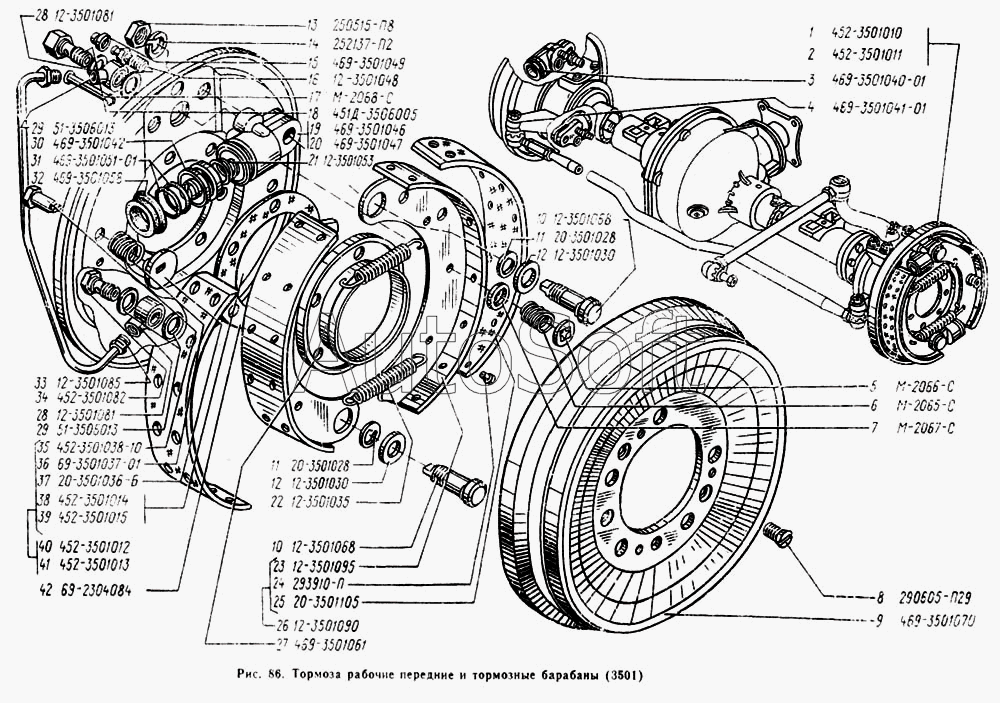

Каталог запасных частей к технике: УАЗ-3741. Тормоза рабочие передние и барабаны тормозные
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Тормоз передний правый в сборе | |
| 2 | 4***1 | Тормоз передний левый в сборе | |
| 3 | 4***1 | Цилиндр колесный правый в сборе | |
| 4 | 4***1 | Цилиндр колёсный левый в сборе | |
| 5 | М***С | Чашка прижимной пружины колодок верхняя | |
| 6 | М***С | Пружина прижимная колодок | |
| 7 | М***С | Чашка прижимной пружины колодок | |
| 8 | 2***9 | Винт М8х12 крепления тормозного барабана к ступице | |
| 9 | 4***0 | Барабан тормозной | |
| 10 | 1***8 | Палец опорный колодок | |
| 11 | 2***8 | Эксцентрик опорного пальца колодок | |
| 12 | 1***0 | Шайба опорных пальцев колодок | |
| 13 | 2***8 | Гайка М12х1,25 опорных пальцев колодок | |
| 14 | 2***2 | Шайба 12 пружинная | |
| 15 | 4***9 | Колпачок перепускного клапана колёсного цилиндра | |
| 16 | 1***8 | Клапан перепускной колёсного цилиндра | |
| 17 | М***С | Стержень чашки прижимной пружины колодок | |
| 18 | 4***5 | Штуцер колесного цилиндра | |
| 19 | 4***6 | Цилиндр колёсный правый | |
| 20 | 4***7 | Цилиндр колёсный левый | |
| 21 | 1***3 | Пружина колесного цилиндра | |
| 22 | 1***5 | Пружина стяжная колодок | |
| 23 | 1***5 | Колодка в сборе | |
| 24 | 2***П | Заклепка 4х7 фрикционных накладок колодок | |
| 25 | 2***5 | Накладка фрикционная колодки | |
| 26 | 1***0 | Колодка с фрикционной накладкой с сборе | |
| 27 | 4***1 | Маслоотражатель | |
| 28 | 1***1 | Муфта соединительная колесного цилиндра | |
| 29 | 5***3 | Прокладка уплотнительная гибкого шланга | |
| 30 | 4***2 | Поршень колесного цилиндра переднего тормоза в сборе | |
| 31 | 4***1 | Кольцо уплотнительное поршня колесного цилиндра | |
| 32 | 4***8 | Колпак защитный колесного цилиндра | |
| 33 | 1***5 | Трубка соединительная колесных цилиндров в сборе | |
| 34 | 4***2 | Болт соединительной муфты колесного цилиндра | |
| 35 | 4***0 | Болт регулировочного эксцентрика колодок | |
| 36 | 6***1 | Пружина регулировочного эксцентрика колодок | |
| 37 | 2***Б | Эксцентрик регулировочный колодок | |
| 38 | 4***4 | Щит правый с усилителями в сборе | |
| 39 | 4***5 | Щкт левый с усилителями в сборе | |
| 40 | 4***2 | Щит правый в сборе | |
| 41 | 4***3 | Щит левый в сборе | |
| 42 | 6***4 | Прокладка поворотного кулака переднего моста |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
