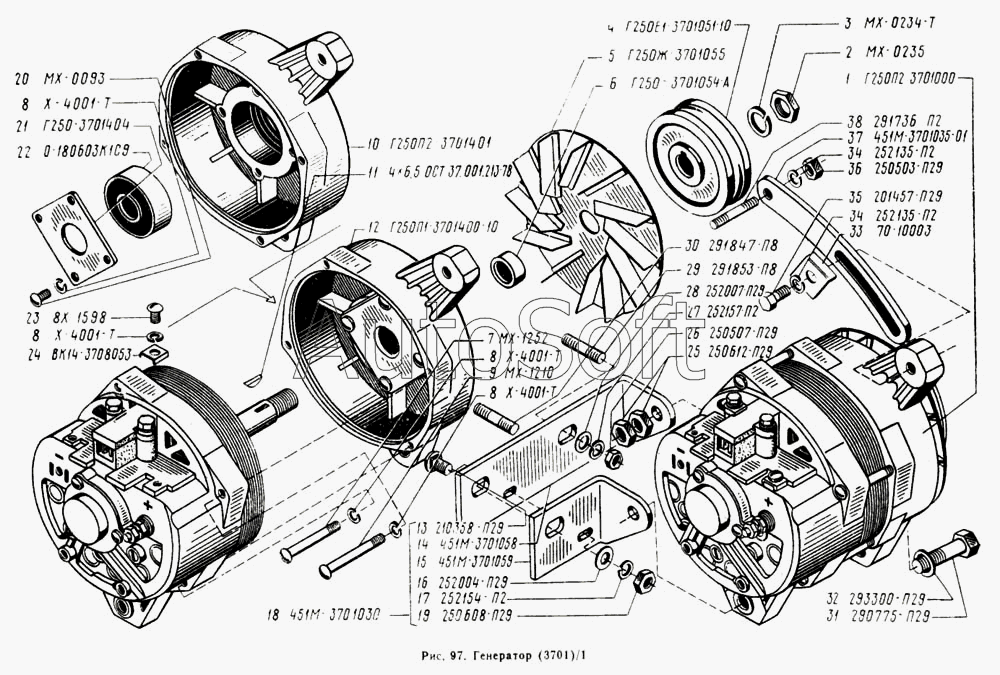

Каталог запасных частей к технике: УАЗ-3741. Генератор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Генератор переменного тока в сборе | |
| 2 | М***5 | Гайка | |
| 3 | М***Т | Шайба 16 пружинная | |
| 4 | Г***0 | Шкив | |
| 5 | Г***5 | Вентилятор | |
| 6 | Г***А | Втулка | |
| 7 | М***2 | Винт специальный | |
| 8 | Х***Т | Шайба 5 пружинная | |
| 9 | М***0 | Винт специальный | |
| 10 | Г***1 | Крышка со стороны привода | |
| 11 | 4***9 | Шпонка 4х6,5 ГОСТ 37.001.213-78 | |
| 12 | Г***0 | Крышка со стороны привода в сборе | |
| 13 | 2***9 | Болт М6х20 | |
| 14 | 4***8 | Кронштейн крепления генератора передний | |
| 15 | 4***9 | Кронштейн крепления генератора задний | |
| 16 | 2***9 | Шайба 6 | |
| 17 | 2***2 | Шайба 6 пружинная | |
| 18 | 4***0 | Кронштейн генератора в сборе | |
| 19 | 2***9 | Гайка М6 | |
| 20 | М***3 | Винт | |
| 21 | Г***4 | Крышка подшипника | |
| 22 | 0***9 | Подшипник передний | |
| 23 | 8***8 | Винт | |
| 24 | В***3 | Скоба | |
| 25 | 2***9 | Гайка М10 | |
| 26 | 2***9 | Гайка М 12х1,25 | |
| 27 | 2***2 | Шайба 12 пружинная | |
| 28 | 2***9 | Шайба 14 | |
| 29 | 2***8 | Шпилька М12х1,25х22 | |
| 30 | 2***8 | Шпилька М12х1,25х32 крепления картера коробки передач к картеру сцепления | |
| 31 | 2***9 | Болт М10х40 | |
| 32 | 2***9 | Шайба диаметр 10,5 спиральная | |
| 33 | 7***3 | Скоба прижимная | |
| 34 | 2***2 | Шайба 6 пружинная | |
| 35 | 2***9 | Болт М8х22 | |
| 36 | 2***9 | Гайка М8 | |
| 37 | 4***1 | Планка установочная | |
| 38 | 2***2 | Шпилька М8х1,25х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
