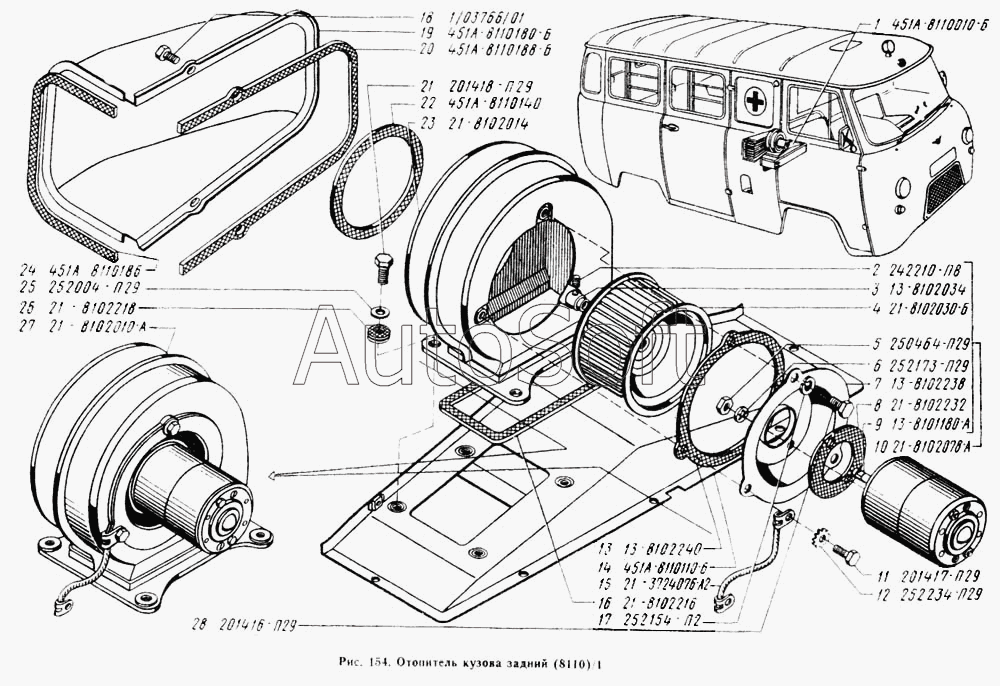

Каталог запасных частей к технике: УАЗ-3741. Отопитель кузова задний
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***Б | Отопитель в сборе | |
| 2 | 2***8 | Винт М5х10 | |
| 3 | 1***4 | Втулка ротора | |
| 4 | 2***Б | Ротор вентилятора в сборе | |
| 5 | 2***9 | Гайка М5 | |
| 6 | 2***9 | Шайба 5 пружинная зубчатая с внутренними зубцами | |
| 7 | 1***8 | Диск | |
| 8 | 2***2 | Прокладка электродвигателя | |
| 9 | 1***А | Электродвигатель вентилятора в сборе | |
| 10 | 2***А | Электродвигатель с ротором вентилятора в сборе | |
| 11 | 2***9 | Болт М6х14 | |
| 12 | 2***9 | Шайба 6 пружинная зубчатая с наружными зубцами | |
| 13 | 1***0 | Прокладка диска | |
| 14 | 4***Б | Крышка кожуха в сборе | |
| 15 | 2***2 | Провод соединения корпуса | |
| 16 | 2***6 | Прокладка основания корпуса вентилятора | |
| 17 | 2***2 | Шайба 6 пружинная | |
| 18 | 1***1 | Винт М6х14 | |
| 19 | 4***Б | Кожух воздухозаборника в сборе | |
| 20 | 4***Б | Прокладка кожуха воздухозаборника | |
| 21 | 2***9 | Болт М6х16 | |
| 22 | 4***0 | Прокладка кожуха вентилятора | |
| 23 | 2***4 | Корпус вентилятора в сборе | |
| 24 | 4***6 | Прокладка кожуха передняя | |
| 25 | 2***9 | Шайба 6 | |
| 26 | 2***8 | Втулка основания корпуса | |
| 27 | 2***А | Вентилятор в сборе | |
| 28 | 2***9 | Болт М6х12 |
