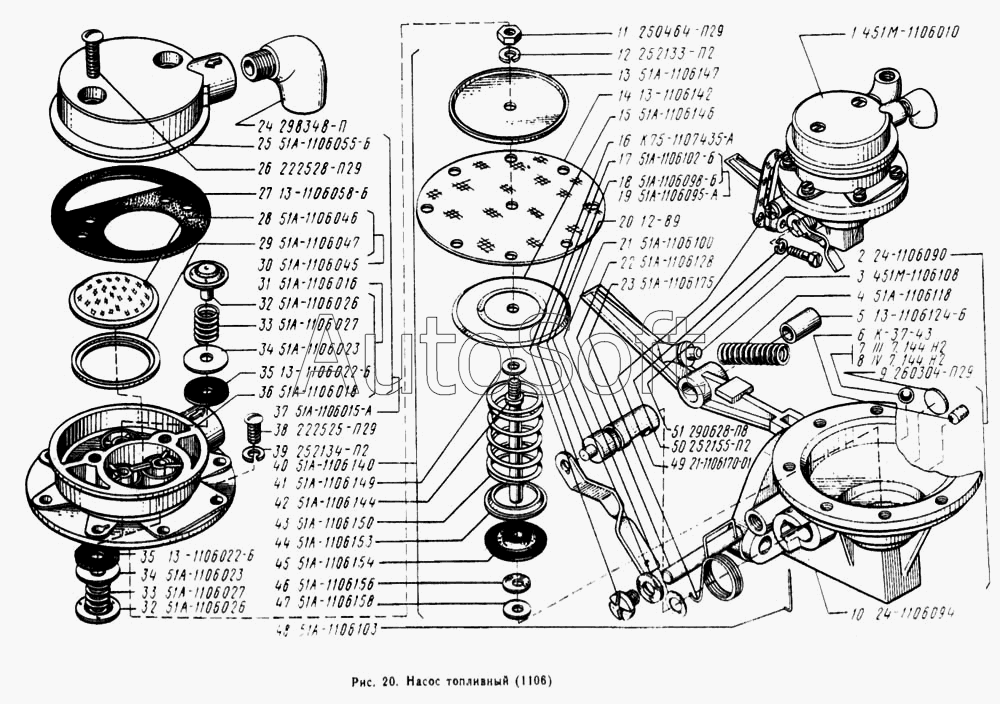

Каталог запасных частей к технике: УАЗ-3741. Насос топливный
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Насос топливный | |
| 2 | 2***0 | Корпус в сборе | |
| 3 | 4***8 | Рычаг | |
| 4 | 5***8 | Пружина рычага привода | |
| 5 | 1***Б | Втулка рычага | |
| 6 | К***3 | Сетка воздушного фильтра | |
| 7 | I***2 | Шарик диаметр 7,144 мм | |
| 8 | V***2 | Шарик диаметр 7,144 мм | |
| 9 | 2***9 | Заглушка | |
| 10 | 2***4 | Корпус | |
| 11 | 2***9 | Гайка М5 | |
| 12 | 2***2 | Шайба 5 пружинная | |
| 13 | 5***7 | Шайба диафрагмы верхняя | |
| 14 | 1***2 | Диафрагма | |
| 15 | 5***6 | Шайба диафрагмы нижняя | |
| 16 | К***А | Пробка уровня | |
| 17 | 5***Б | Рычаг ручного привода | |
| 18 | 5***Б | Валик | |
| 19 | 5***А | Валик в сборе | |
| 20 | 1***9 | Прокладка | |
| 21 | 5***0 | Уплотнитель | |
| 22 | 5***8 | Валик рычага привода | |
| 23 | 5***5 | Пружина | |
| 24 | 2***П | Штуцер угловой | |
| 25 | 5***Б | Крышка головки | |
| 26 | 2***9 | Винт М6х22 | |
| 27 | 1***Б | Прокладка | |
| 28 | 5***6 | Сетка фильтра | |
| 29 | 5***7 | Держатель сетки | |
| 30 | 5***5 | Фильтр в сборе | |
| 31 | 5***6 | Головка с клапанами в сборе | |
| 32 | 5***6 | Обойма клапана | |
| 33 | 5***7 | Пружина клапана | |
| 34 | 5***3 | Пластина клапана | |
| 35 | 1***Б | Клапан | |
| 36 | 5***8 | Головка | |
| 37 | 5***А | Головка в сборе | |
| 38 | 2***9 | Винт М6х16 | |
| 39 | 2***2 | Шайба 6 пружинная | |
| 40 | 5***0 | Диафрагма в сборе | |
| 41 | 5***9 | Шайба уплотнительная | |
| 42 | 5***4 | Тяга | |
| 43 | 5***0 | Пружина | |
| 44 | 5***3 | Держатель уплотнителя | |
| 45 | 5***4 | Уплотнитель | |
| 46 | 5***6 | Шайба рычага верхняя | |
| 47 | 5***8 | Шайба упорная рычага | |
| 48 | 5***3 | Шплинт-проволока | |
| 49 | 2***1 | Прокладка | |
| 50 | 2***2 | Шайба 8 пружинная | |
| 51 | 2***8 | Болт М8х32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
