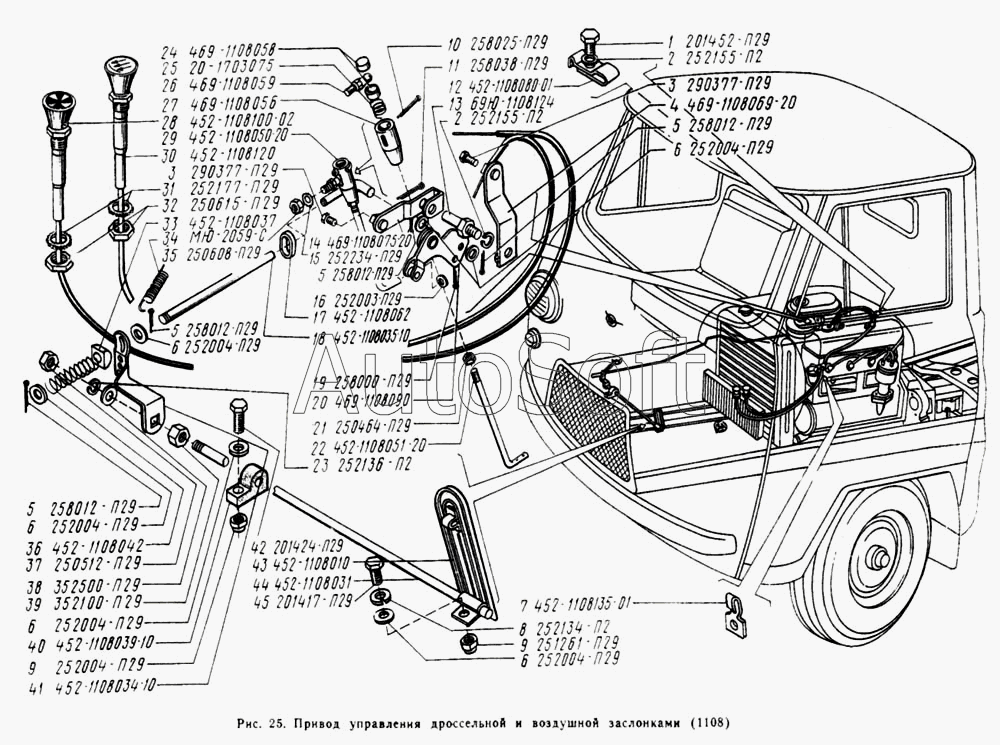

Каталог запасных частей к технике: УАЗ-3741. Привод управления дроссельной и воздушной заслонками
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М8х12 | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 2***9 | Болт М5х9 крепления тяги | |
| 4 | 4***0 | Кронштейн оболочки тяги ручного управления дроссельной заслонкой карбюратора | |
| 5 | 2***9 | Шплинт 2х12 | |
| 6 | 2***9 | Шайба 6 | |
| 7 | 4***1 | Скоба крепления тяг воздушной и дрос-сельной заслонок | |
| 8 | 2***2 | Шайба 6 пружинная | |
| 9 | 2***9 | Гайка-клинч | |
| 10 | 2***9 | Шплинт 2,5х20 | |
| 11 | 2***9 | Шплинт 3,2х16 | |
| 12 | 4***1 | Скоба крепления тяг | |
| 13 | 6***4 | Шпилька крепления рычагов | |
| 14 | 4***0 | Рычаг ручного привода дроссельной заслонки в сборе | |
| 15 | 2***9 | Шайба 6 пружинная зубчатая с наружными зубцами | |
| 16 | 2***9 | Шайба 5 | |
| 17 | 4***2 | Втулка тяги педали | |
| 18 | 4***0 | Тяга педали | |
| 19 | 2***9 | Шплинт 1,5х10 | |
| 20 | 4***0 | Рычаг тяги валика привода | |
| 21 | 2***9 | Гайка М5 | |
| 22 | 4***0 | Тяга рычага дроссельной заслонки | |
| 23 | 2***2 | Шайба 10 пружинная | |
| 24 | 4***8 | Сухарь наконечника | |
| 25 | 2***5 | Пружина наконечника | |
| 26 | 4***9 | Палец шаровой наконечника | |
| 27 | 4***6 | Наконечник тяги привода дроссельной заслонки карбюратора | |
| 28 | 4***2 | Тяга воздушной заслонки | |
| 29 | 4***0 | Тяга дроссельной заслонки с наконечни-ком в сборе | |
| 30 | 4***0 | Тяга дроссельной заслонки в сборе | |
| 31 | 2***9 | Шайба 12 пружинная с наружными зубцами | |
| 32 | 2***9 | Гайка М12 | |
| 33 | 4***7 | Шайба специальная | |
| 34 | М***0 | Пружина оттяжная | |
| 35 | 2***9 | Гайка М6 | |
| 36 | 4***2 | Пружина тяги педали | |
| 37 | 2***9 | Гайка М10 | |
| 38 | 3***9 | Шайба 10 | |
| 39 | 3***9 | Гайка М10 | |
| 40 | 4***0 | Кронштейн валика | |
| 41 | 4***0 | Рычаг валика | |
| 42 | 2***9 | Болт М6х13 крепления кронштейна | |
| 43 | 4***0 | Педаль управления дроссельной заслонкой с валиком в сборе | |
| 44 | 4***1 | Валик управления дроссельной заслонкой | |
| 45 | 2***9 | Болт М6х14 |
