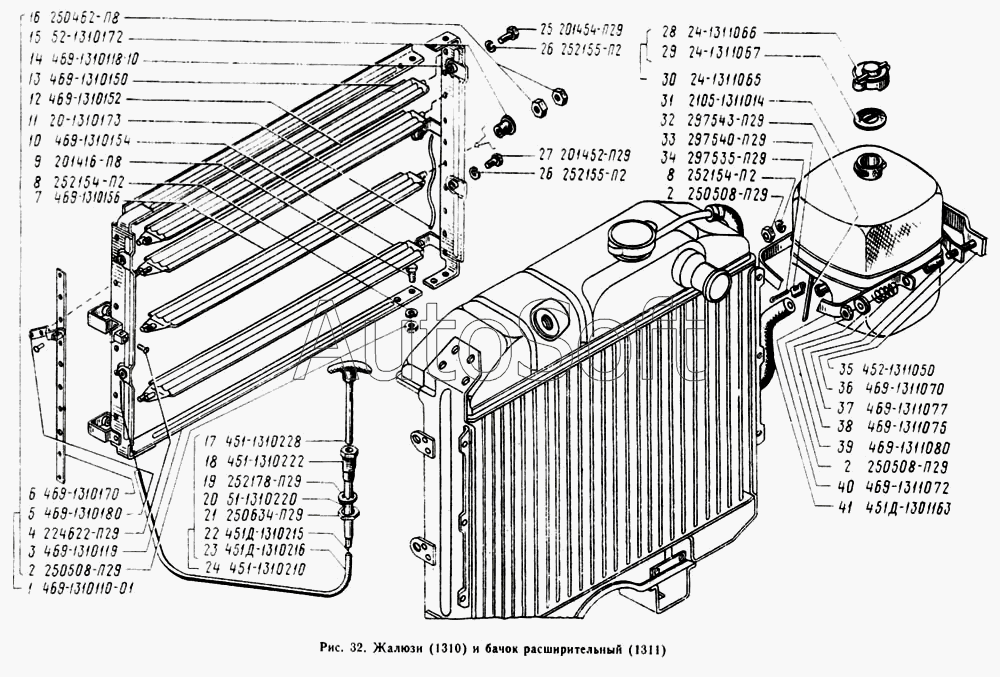

Каталог запасных частей к технике: УАЗ-3741. Жалюзи и привод, бачок расширительный
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Жалюзи радиатора в сборе | |
| 2 | 2***9 | Гайка М6 | |
| 2 | 2***9 | Гайка М6 | |
| 3 | 4***9 | Боковина жалюзи левая в сборе | |
| 4 | 2***9 | Винт М6х10 | |
| 5 | 4***0 | Рычаг привода жалюзи в сборе | |
| 6 | 4***0 | Тяга привода жалюзи | |
| 7 | 4***6 | Пластина средняя в сборе | |
| 8 | 2***2 | Шайба 6 пружинная | |
| 9 | 2***8 | Болт М6х12 крепления чехла вилки к картеру сцепления | |
| 10 | 4***4 | Пластина привода жалюзи в сборе | |
| 11 | 2***3 | Проволока жалюзи | |
| 12 | 4***2 | Пластина рычага .в сборе | |
| 13 | 4***0 | Пластина жалюзи в сборе | |
| 14 | 4***0 | Боковина жалюзи правая в сборе | |
| 15 | 5***2 | Втулка | |
| 16 | 2***8 | Гайка М4 | |
| 17 | 4***8 | Ручка со стержнем в сборе | |
| 18 | 4***2 | Муфта тяги | |
| 19 | 2***9 | Шайба 14 пружинная с внутренними зубцами | |
| 20 | 5***0 | Трубка тяги | |
| 21 | 2***9 | Гайка М1 4х1,5 | |
| 22 | 4***5 | Тяга | |
| 23 | 4***6 | Оболочка тяги | |
| 24 | 4***0 | Тяга управления жалюзи в сборе | |
| 25 | 2***9 | Болт М8х16 | |
| 26 | 2***2 | Шайба 8 пружинная | |
| 27 | 2***9 | Болт М8х12 | |
| 28 | 2***6 | Корпус пробки расширительного бачка | |
| 29 | 2***7 | Прокладка пробки расширительного бачка | |
| 30 | 2***5 | Пробка расширительного бачка в сборе | |
| 31 | 2***4 | Бачок расширительный | |
| 32 | 2***9 | Лента стяжная хомута | |
| 33 | 2***9 | Пряжка хомута | |
| 34 | 2***9 | Шплинт | |
| 35 | 4***0 | Кронштейн крепления | |
| 36 | 4***0 | Основание хомута расширительного бачка | |
| 37 | 4***7 | Втулка пружины | |
| 38 | 4***5 | Пружина хомута | |
| 39 | 4***0 | Тарелка пружины | |
| 40 | 4***2 | Хомут крепления бачка | |
| 41 | 4***3 | Шланг соединительный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
