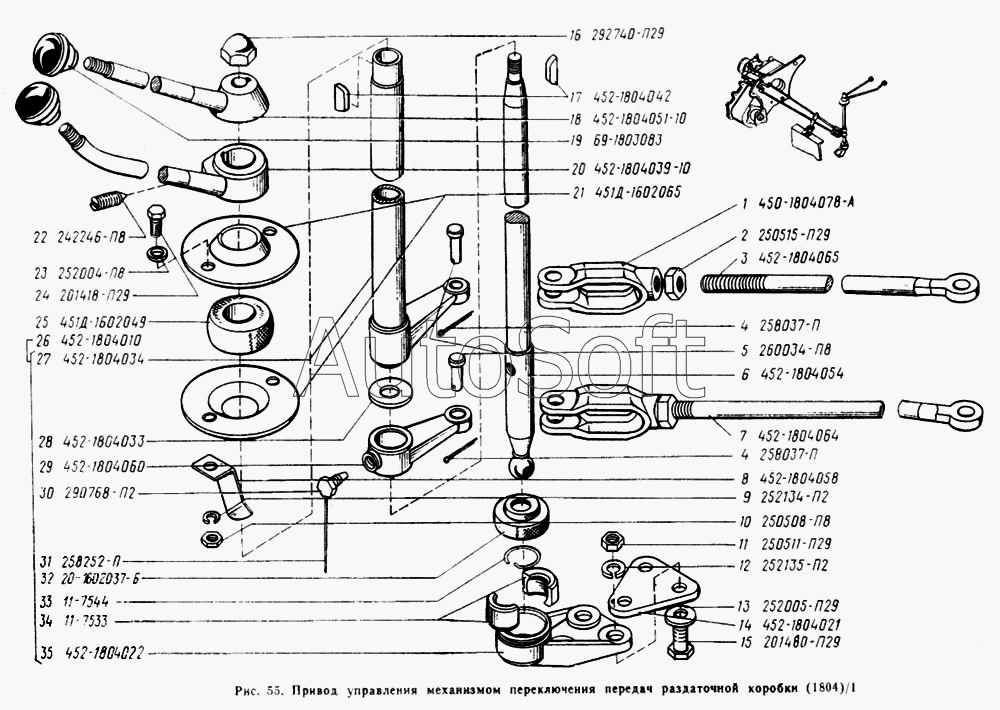

Каталог запасных частей к технике: УАЗ-2206. Привод управления механизмом переключения передач раздаточной коробки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***А | Вилка тяги | |
| 2 | 2***9 | Гайка М12х1,25 | |
| 3 | 4***5 | Тяга переключения передняя в сборе | |
| 4 | 2***П | Шплинт 3,2х12 | |
| 5 | 2***8 | Палец 8х25 | |
| 6 | 4***4 | Вал включения переднего моста | |
| 7 | 4***4 | Тяга переключения передняя с вилкой в сборе | |
| 8 | 4***8 | Пружина упорная валов переключения | |
| 9 | 2***2 | Шайба 6 пружинная | |
| 10 | 2***8 | Гайка М | |
| 11 | 2***9 | Гайка М8х1 | |
| 12 | 2***2 | Шайба 6 пружинная | |
| 13 | 2***9 | Шайба 8 | |
| 14 | 4***1 | Кронштейн опоры валов переключения | |
| 15 | 2***9 | Болт М8х30 | |
| 16 | 2***9 | Гайка М8х1 | |
| 17 | 4***2 | Шпонка валов переключения | |
| 18 | 4***0 | Рычаг включения переднего моста в сборе | |
| 19 | 6***3 | Рукоятка рычагов переключения в сборе | |
| 20 | 4***0 | Рычаг включения заднего моста в сборе | |
| 21 | 4***5 | Корпус подшипника валика педали | |
| 22 | 2***8 | Винт М8х18 рычага включения заднего моста | |
| 23 | 2***8 | Шайба 6 | |
| 24 | 2***9 | Болт М6х16 | |
| 25 | 4***9 | Втулка сферическая | |
| 26 | 4***0 | Валы переключения | |
| 27 | 4***4 | Вал включения заднего моста | |
| 28 | 4***3 | Шайба опорная | |
| 29 | 4***0 | Поводок тяги включения переднего моста | |
| 30 | 2***2 | Винт стопорный | |
| 31 | 2***П | Шплинт-проволока 1,2х150 | |
| 32 | 2***Б | Манжета защитная | |
| 33 | 1***4 | Кольцо стопорное поршня цилиндра привода выключения сцепления | |
| 34 | 1***3 | Сухарь | |
| 35 | 4***2 | Опора валов переключения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
