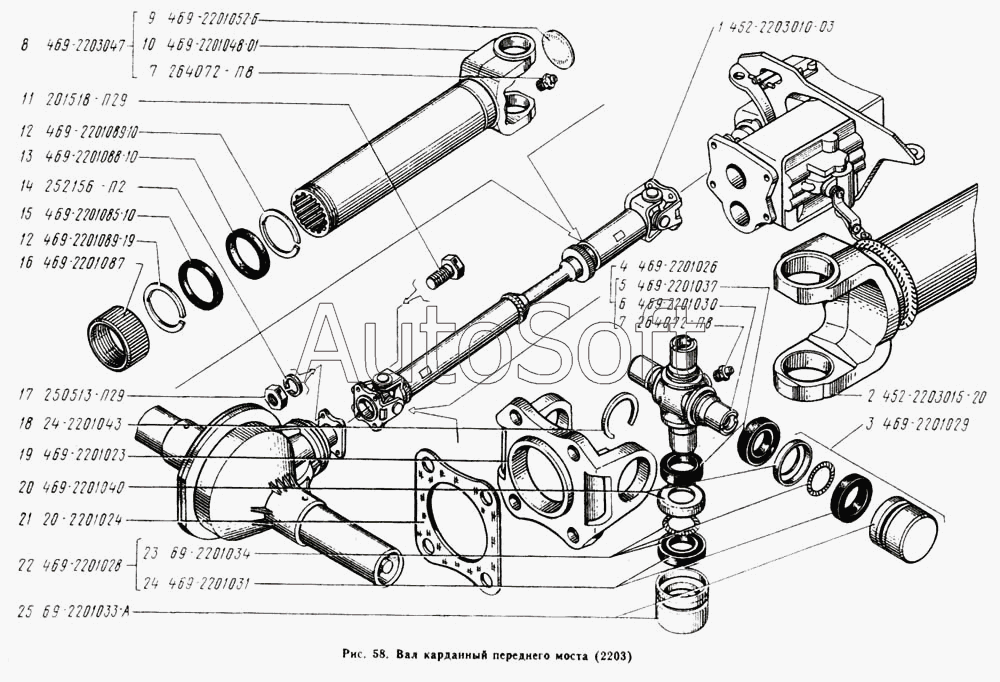

Каталог запасных частей к технике: УАЗ-2206. Вал карданный переднего моста
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ВК-469-2201025 | В***5 | Крестовина карданного вала с уплотнителями и подшипниками в сборе (комплект для запасных частей) | |
| 1 | 4***3 | Вал карданный переднего моста | |
| 2 | 4***0 | Вал карданный (Состоит из трубы 69-2203018-В, шлицованного конца 469-2201020-10 и вилки 469-2201032) | |
| 3 | 4***9 | Роликоподшипник игольчатый карданного вала задзаднего моста с манжетой в сборе | |
| 4 | 4***6 | Крестовина карданного вала переднего моста с уплотнителем в сборе | |
| 5 | 4***7 | Уплотнитель подшипника карданного вала заднего моста | |
| 6 | 4***0 | Крестовина карданного вала заднего моста в сборе | |
| 7 | 2***8 | Масленка 1,1 | |
| 8 | 4***7 | Вилка скользящая карданного вала переднего моста с заглушкой в сборе | |
| 9 | 4***Б | Заглушка скользящей вилки | |
| 10 | 4***1 | Вилка скользящая карданного вала заднего моста | |
| 11 | 2***9 | Болт М10х1х25 крепления вала заднего моста | |
| 12 | 4***0 | Кольцо сальника скользящей иилки карданного иала заднего моста | |
| 13 | 4***0 | Кольцо уплотнительное сальника скользящей вилки карданного вала заднего моста внутреннее | |
| 14 | 2***2 | Шайба 10 пружинная | |
| 15 | 4***0 | Кольцо уплотнительнос сальника скользящей вилки карданного вала заднего моста наружное | |
| 16 | 4***7 | Обойма сальника скользящей вилки карданного вала заднего моста | |
| 17 | 2***9 | Гайка М10х1 | |
| 18 | 2***3 | Кольцо стопорное роликоподшипника | |
| 19 | 4***3 | Фланец карданного вала заднего моста | |
| 20 | 4***0 | Кольцо защитное манжеты крестовины карданного вала заднего моста | |
| 21 | 2***4 | Прокладка фланца карданного вала толщиной 0,3 мм | |
| 22 | 4***8 | Манжета крестовины карданного вала заднего моста с пружинен в сборе | |
| 23 | 6***4 | Пружина манжеты крестовины карданного вала заднего моста | |
| 24 | 4***1 | Манжета крестовины карданного вала заднего моста | |
| 25 | 6***А | Роликоподшипник игольчатый карданного вала заднего моста |
