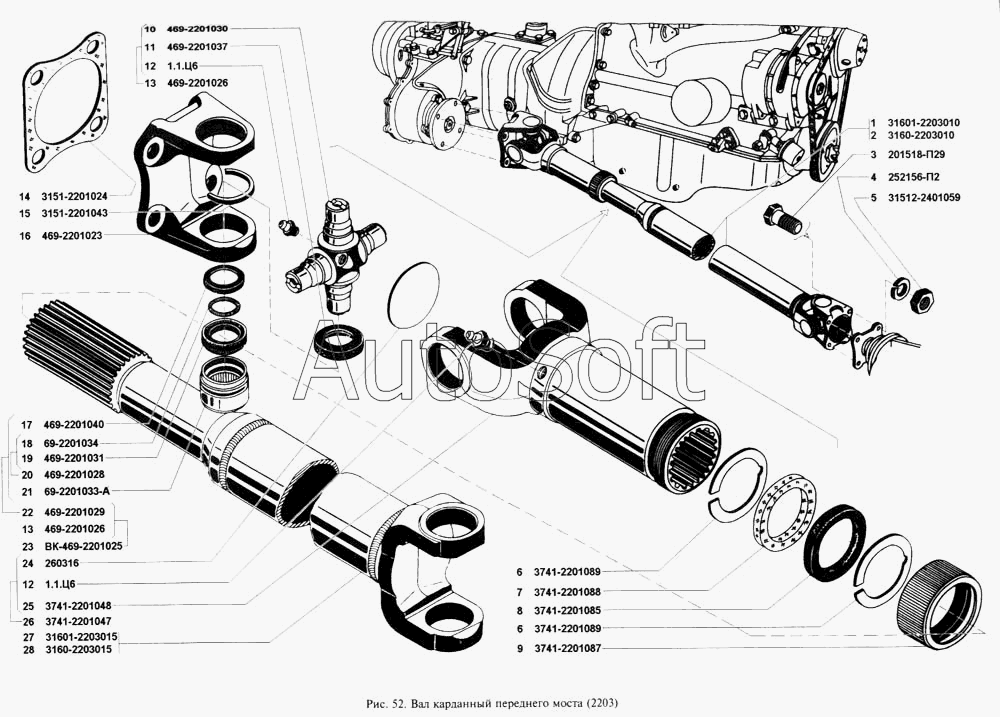

Каталог запасных частей к технике: УАЗ-3160 (2002). Вал карданный переднего моста
13
22
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Вал карданный переднего моста в сборе | |
| 2 | 3***0 | Вал карданный переднего моста в сборе (при установке четырехступенчатой коробки передач) | |
| 3 | 2***9 | Болт М10х1х25 крепления вала заднего моста | |
| 4 | 2***2 | Шайба 10 пружинная | |
| 5 | 3***9 | Гайка М10х1 | |
| 6 | 3***9 | Кольцо сальника скользящей вилки карданного вала заднего моста | |
| 7 | 3***8 | Кольцо уплотнительное сальника скользящей вилки карданного вала заднего моста внутреннее | |
| 8 | 3***5 | Кольцо уплотнительное сальника скользящей вилки карданного вала заднего моста наружное | |
| 9 | 3***7 | Обойма сальника скользящей вилки карданного вала заднего моста | |
| 10 | 4***0 | Крестовина карданного вала заднего моста в сборе | |
| 11 | 4***7 | Уплотнитель подшипника карданного вала заднего моста | |
| 12 | 1***6 | Пресс-масленка | |
| 13 | 4***6 | Крестовина карданного вала переднего моста с уплотнителем в сборе | |
| 13 | 4***6 | Крестовина карданного вала переднего моста с уплотнителем в сборе | |
| 14 | 3***4 | Прокладка фланца карданного вала толщиной 0,3 мм | |
| 15 | 3***3 | Кольцо стопорное роликоподшипника | |
| 16 | 4***3 | Фланец карданного вала заднего моста | |
| 17 | 4***0 | Кольцо защитное манжеты крестовины карданного вала заднего моста | |
| 18 | 6***4 | Пружина манжеты крестовины карданного вала заднего моста | |
| 19 | 4***1 | Манжета крестовины карданного вала заднего моста | |
| 20 | 4***8 | Манжета крестовины карданного вала заднего моста с пружинен в сборе | |
| 21 | 6***А | Роликоподшипник игольчатый карданного вала заднего моста | |
| 22 | 4***9 | Роликоподшипник игольчатый карданного вала задзаднего моста с манжетой в сборе | |
| 22 | 4***9 | Роликоподшипник игольчатый карданного вала задзаднего моста с манжетой в сборе | |
| 23 | В***5 | Крестовина карданного вала с уплотнителями и подшипниками в сборе (комплект для запасных частей) | |
| 24 | 2***6 | Заглушка скользящей вилки карданного вала заднего моста | |
| 25 | 3***8 | Вилка скользящая карданного вала заднего моста | |
| 26 | 3***7 | Вилка скользящая карданного вала заднего моста с заглушкой в сборе | |
| 27 | 3***5 | Вал карданный переднего моста-сварка | |
| 28 | 3***5 | Вал карданный переднего моста - сварка (при установке четырехступенчатой коробки передач) |
