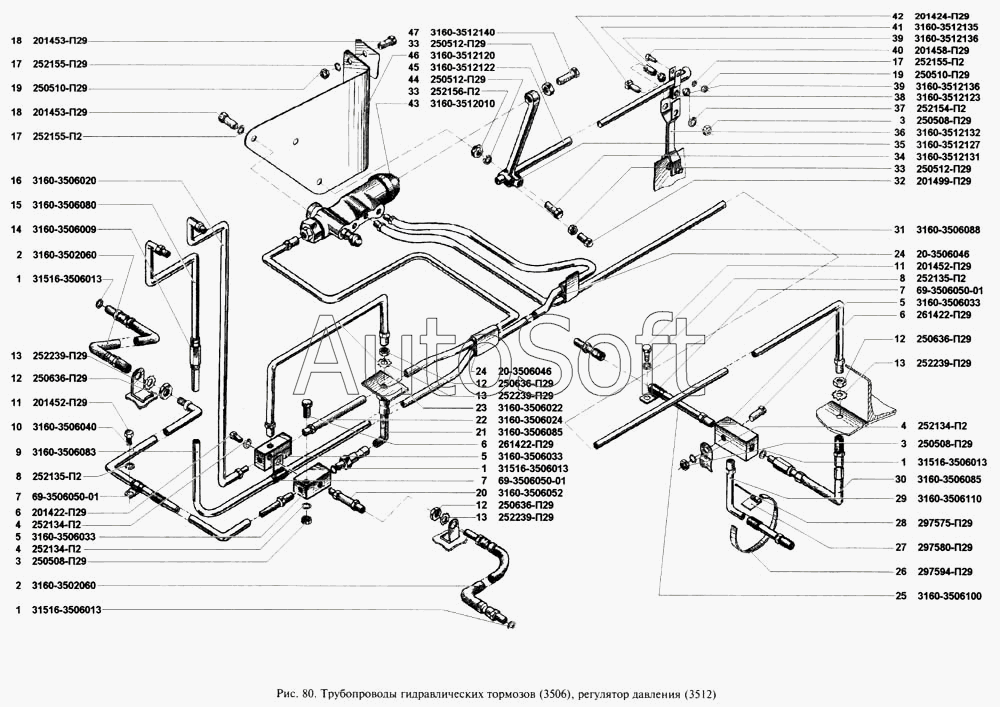

Каталог запасных частей к технике: УАЗ-3160 (2002). Трубопроводы гидравлических тормозов, регулятор давления
36
25
26
27
28
29
30
31
32
33
33
33
34
35
24
24
37
38
39
39
40
41
42
43
44
45
46
47
13
13
13
13
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
9
10
11
11
12
12
12
12
1
1
1
1
14
15
16
17
17
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Прокладка шланга нижнего передних тормозов | |
| 2 | 3***0 | Шланг нижний передних тормозов | |
| 3 | 2***9 | Гайка М6 | |
| 4 | 2***2 | Шайба 6 пружинная | |
| 5 | 3***3 | Тройник трубопроводов тормозов | |
| 6 | 2***9 | Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов | |
| 7 | 6***1 | Хомутик крепления трубки | |
| 8 | 2***2 | Шайба 6 пружинная | |
| 9 | 3***3 | Трубка от муфты к регулятору тормозов в сборе | |
| 10 | 3***0 | Трубка от тройника к правому переднему тормозу в сборе | |
| 11 | 2***9 | Болт М8х12 | |
| 12 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 13 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 14 | 3***9 | Муфта соединительная | |
| 15 | 3***0 | Трубка от главного цилиндра к соединительной муфте в сборе | |
| 16 | 3***0 | Трубка от главного цилиндра к центральному тройнику | |
| 17 | 2***2 | Шайба 8 пружинная | |
| 18 | 2***9 | Болт М8х14 | |
| 19 | 2***9 | Гайка М8 | |
| 20 | 3***2 | Трубка от тройника к левому переднему тормозу в сборе | |
| 21 | 3***5 | Шланг верхний передних тормозов | |
| 22 | 3***4 | Трубка от центрального тройника к регулятору тормозов в сборе | |
| 23 | 3***2 | Трубка от центрального тройника к верхнему гибкому шлангу в сборе | |
| 24 | 2***6 | Трубка защитная | |
| 25 | 3***0 | Трубка от тройника к заднему правому тормозу в сборе | |
| 26 | 2***9 | Лента стяжная | |
| 27 | 2***9 | Пряжка | |
| 28 | 2***9 | Шплинт | |
| 29 | 3***0 | Трубка от тройника к заднему левому тормозу в сборе | |
| 30 | 3***5 | Шланг верхний передних тормозов | |
| 31 | 3***8 | Трубка от регулятора тормозов к заднему шлангу в сборе | |
| 32 | 2***9 | Болт М10х30 | |
| 33 | 2***9 | Гайка М10 | |
| 34 | 3***1 | Ось рычага | |
| 35 | 3***7 | Рычаг привода | |
| 36 | 3***2 | Стойка рычага привода регулятора в сборе | |
| 37 | 2***2 | Шайба 6 пружинная | |
| 38 | 3***3 | Клемма рычага привода регулятора | |
| 39 | 3***6 | Втулка стойки | |
| 40 | 2***9 | Болт М8х25 | |
| 41 | 3***5 | Втулка распорная | |
| 42 | 2***9 | Болт М6х13 крепления кронштейна | |
| 43 | 3***0 | Регулятор давления | |
| 44 | 2***2 | Шайба 10 пружинная | |
| 45 | 3***2 | Рычаг упругий | |
| 46 | 3***0 | Основание регулятора давления | |
| 47 | 3***0 | Болт регулировочный М10х45 |
