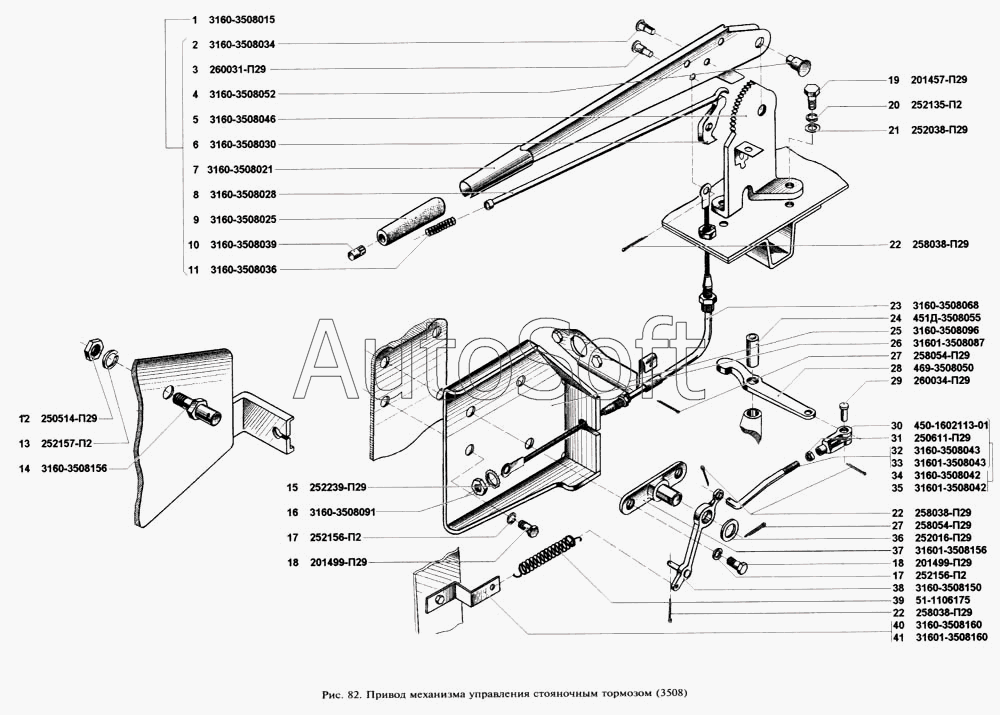

Каталог запасных частей к технике: УАЗ-3160 (2002). Привод механизма управления стояночным тормозом
32
22
22
22
23
24
25
26
27
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Рычаг стояночного тормоза с сектором в сборе | |
| 2 | 3***4 | Ось собачки | |
| 3 | 2***9 | Палец 8х18 | |
| 4 | 3***2 | Ось рычага | |
| 5 | 3***6 | Сектор рычага стояночного тормоза с кронштейном в сборе | |
| 6 | 3***0 | Собачка рычага | |
| 7 | 3***1 | Рычаг стояночного тормоза | |
| 8 | 3***8 | Тяга собачки | |
| 9 | 3***5 | Рукоятка рычага | |
| 10 | 3***9 | Кнопка рычага | |
| 11 | 3***6 | Пружина тяги собачки | |
| 12 | 2***9 | Гайка М12 | |
| 13 | 2***2 | Шайба 12 пружинная | |
| 14 | 3***6 | Опора рычага промежуточного (при установке четырехступенчатой коробки передач) | |
| 15 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 16 | 3***1 | Гайка крепления оболочки троса | |
| 17 | 2***2 | Шайба 10 пружинная | |
| 18 | 2***9 | Болт М10х30 | |
| 19 | 2***9 | Болт М8х22 | |
| 20 | 2***2 | Шайба 6 пружинная | |
| 21 | 2***9 | Шайба 8 | |
| 22 | 2***9 | Шплинт 3,2х16 | |
| 23 | 3***8 | Кронштейн педали тормоза | |
| 24 | 4***5 | Палец | |
| 25 | 3***6 | Кронштейн оттяжной | |
| 26 | 3***7 | Кронштейн крепления оболочки троса стояночного тормоза | |
| 27 | 2***9 | Шплинт 4х32 | |
| 28 | 4***0 | Рычаг привода стояночного тормоза | |
| 29 | 2***9 | Палец 8х25 | |
| 30 | 4***1 | Вилка тяги | |
| 31 | 2***9 | Гайка М8х1 | |
| 32 | 3***3 | Стержень | |
| 33 | 3***3 | Стержень | |
| 34 | 3***2 | Тяга привода | |
| 35 | 3***2 | Тяга привода | |
| 36 | 2***9 | Шайба 14,5 | |
| 37 | 3***6 | Опора рычага промежуточного | |
| 38 | 3***0 | Рычаг промежуточный | |
| 39 | 5***5 | Пружина оттяжная рычага ручной подкачки топливного насоса | |
| 40 | 3***0 | Кронштейн пружины | |
| 41 | 3***0 | Кронштейн пружины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
