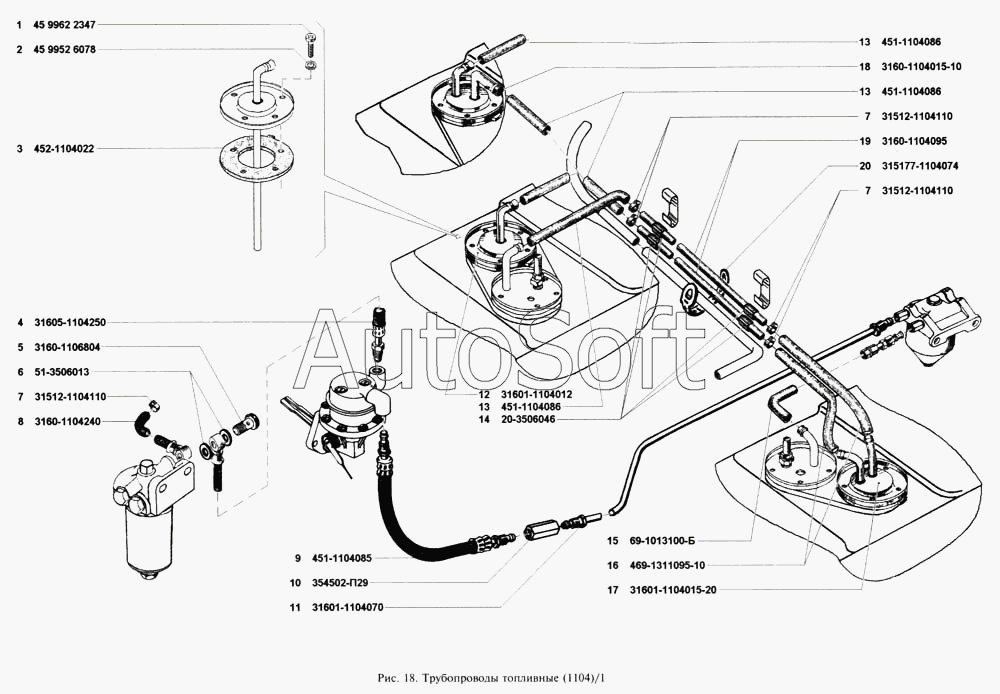

Каталог запасных частей к технике: УАЗ-3160 (2002). Трубопроводы топливные и насос топливный низкого давления электрический
11
20
19
18
18
17
16
15
14
13
13
13
12
10
9
8
7
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Шланг от соединительной муфты к фильтру | Ш***у | Шланг от соединительной муфты к фильтру тонкой очистки топлива и от фильтра тонкой очистки топлива к топливопроводу | |
| 1 | 1***1 | Винт М5х12 | |
| 2 | 4***8 | Шайба 5 | |
| 3 | 4***2 | Прокладка | |
| 4 | 3***0 | Шланг от бензонасоса к фильтру тонкой очистки топлива | |
| 5 | 3***4 | Болт специальный | |
| 6 | 5***3 | Прокладка уплотнительная гибкого шланга | |
| 7 | 3***0 | Хомут | |
| 7 | 3***0 | Хомут | |
| 8 | 3***0 | Шланг в сборе от фильтра тонкой очистки топлива к карбюратору | |
| 9 | 4***5 | Шланг от отстойника к топливному насосу | |
| 10 | 3***9 | Муфта соединительная топливопровода | |
| 11 | 3***0 | Трубка от фильтра грубой очистки топлива к соединительной муфте | |
| 12 | 3***2 | Трубка приемная топливного бака с клапанами в сборе | |
| 13 | 4***6 | Шланг от датчика к трубке трубопровода | |
| 13 | 4***6 | Шланг от датчика к трубке трубопровода | |
| 14 | 2***6 | Трубка защитная | |
| 15 | 6***Б | Шланг подводящий | |
| 16 | 4***0 | Шланг от трубки приемной к трубке трубопровода | |
| 17 | 3***0 | Трубка приемная с фильтром в сборе | |
| 18 | 3***0 | Трубка приемная с фильтром в сборе | |
| 18 | 3***0 | Трубка приемная с фильтром в сборе | |
| 19 | 3***5 | Трубка трубопровода | |
| 20 | 3***4 | Хомут |
