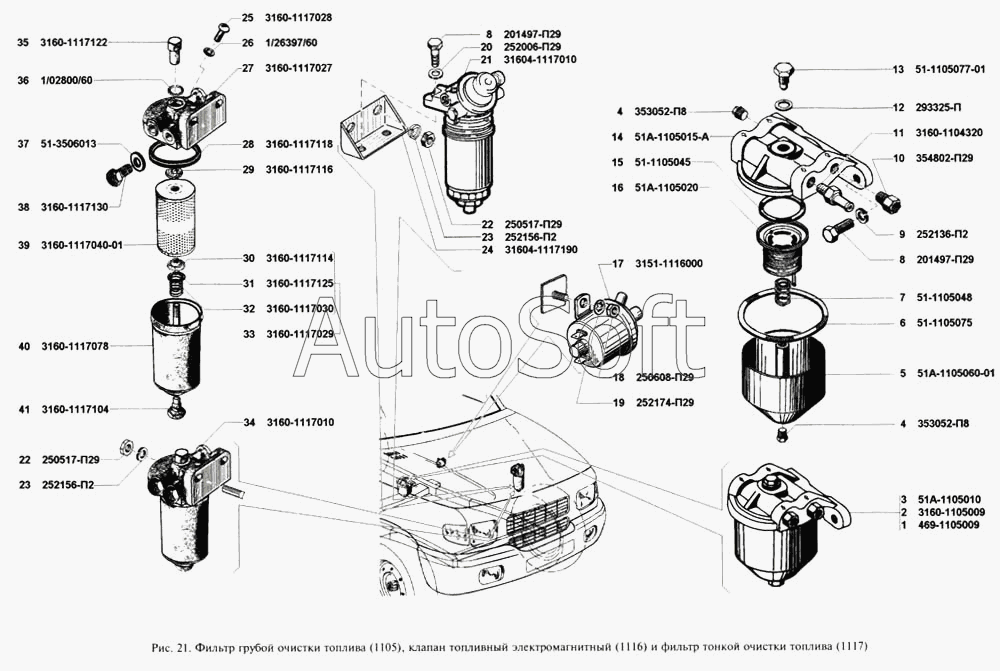

Каталог запасных частей к технике: УАЗ-3160 (2002). Фильтр грубой очистки топлива, клапан топливный электромагнитный, фильтр тонкой очистки топлива
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Фильтр грубой очистки топлива со штуцером в сборе | |
| 2 | 3***9 | Фильтр грубой очистки топлива со штуцерами в сборе | |
| 3 | 5***0 | Отстойник бензиновый | |
| 4 | 3***8 | Пробка КГ 1/4" сливного отверстия | |
| 5 | 5***1 | Корпус отстойника в сборе | |
| 6 | 5***5 | Прокладка крышки | |
| 7 | 5***8 | Пружина фильтрующего элемента | |
| 8 | 2***9 | Болт М10х25 | |
| 9 | 2***2 | Шайба 10 пружинная | |
| 10 | 3***9 | Штуцер КГ 1/4"х18 прямой | |
| 11 | 3***0 | Штуцер | |
| 12 | 2***П | Шайба 11 специальная | |
| 13 | 5***1 | Болт М10х1,25х32 | |
| 14 | 5***А | Крышка | |
| 15 | 5***5 | Прокладка фильтрующего элемента | |
| 16 | 5***0 | Элемент фильтрующий | |
| 17 | 3***0 | Клапан ЭПХХ | |
| 18 | 2***9 | Гайка М6 | |
| 19 | 2***9 | Шайба 6 пружинная зубчатая с внутренними зубцами | |
| 20 | 2***9 | Шайба 10 | |
| 21 | 3***0 | Фильтр тонкой очистки топлива | |
| 22 | 2***9 | Гайка М10х1,25 | |
| 23 | 2***2 | Шайба 10 пружинная | |
| 24 | 3***0 | Кронштейн крепления фильтра тонкой очистки топлива | |
| 25 | 3***8 | Пробка выпуска воздуха | |
| 26 | 1***0 | Прокладка уплотнительная 6х11х1 | |
| 27 | 3***7 | Крышка фильтра | |
| 28 | 3***8 | Прокладка колпака | |
| 29 | 3***6 | Прокладка верхняя | |
| 30 | 3***4 | Прокладка нижняя | |
| 31 | 3***5 | Кольцо жесткости | |
| 32 | 3***0 | Пружина | |
| 33 | 3***9 | Пружина в сборе | |
| 34 | 3***0 | Фильтр тонкой очистки топлива | |
| 35 | 3***2 | Болт | |
| 36 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 37 | 5***3 | Прокладка уплотнительная гибкого шланга | |
| 38 | 3***0 | Пробка топливного фильтра | |
| 39 | 3***1 | Элемент фильтрующий | |
| 40 | 3***8 | Колпак | |
| 41 | 3***4 | Пробка сливная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
