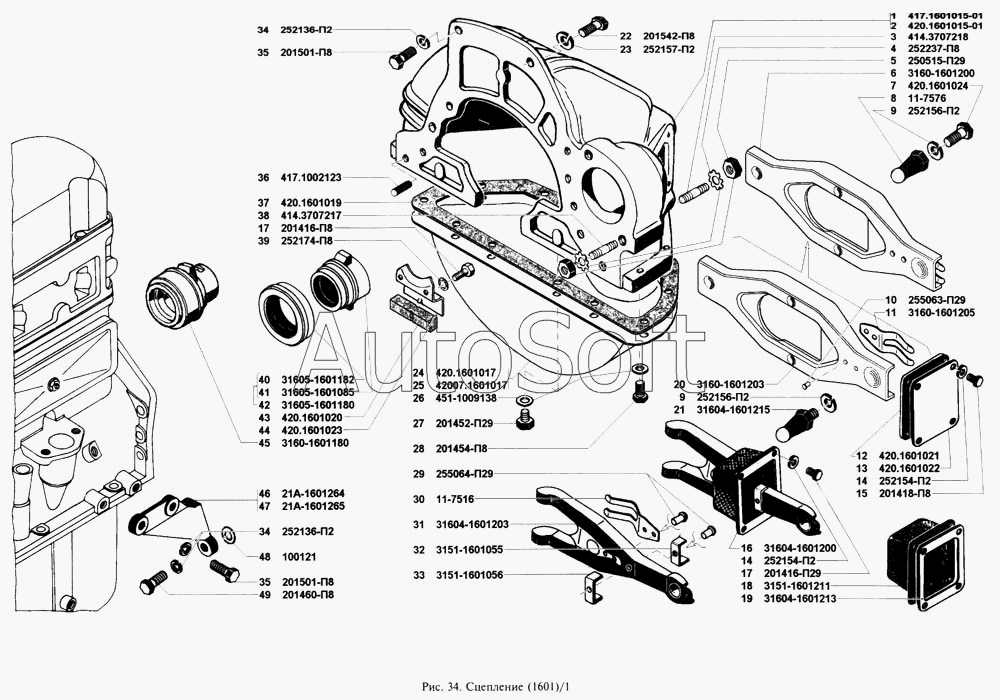

Каталог запасных частей к технике: УАЗ-3160 (2002). Сцепление
38
26
27
28
29
30
31
32
33
34
34
35
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
13
2
3
4
5
6
7
8
9
9
10
11
12
1
14
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Картер сцепления, верхняя часть | |
| 2 | 4***1 | Картер сцепления, верхняя часть | |
| 3 | 4***8 | Шпилька М12х1,25х32 | |
| 4 | 2***8 | Шайба 12 пружинная зубчатая с внутренними зубцами | |
| 5 | 2***9 | Гайка М12х1,25 | |
| 6 | 3***0 | Вилка подшипника с пластиной в сборе | |
| 7 | 4***4 | Болт М10х1,0х38 крепления опоры вилки | |
| 8 | 1***6 | Опора вилки подшипника | |
| 9 | 2***2 | Шайба 10 пружинная | |
| 10 | 2***9 | Заклепка 4х8 | |
| 11 | 3***5 | Пластина удерживающая | |
| 12 | 4***1 | Прокладка | |
| 13 | 4***2 | Крышка | |
| 14 | 2***2 | Шайба 6 пружинная | |
| 15 | 2***8 | Болт М6х16 | |
| 16 | 3***0 | Вилка подшипника с чехлом в сборе | |
| 17 | 2***9 | Болт М6х12 | |
| 18 | 3***1 | Чехол вилки | |
| 19 | 3***3 | Рамка чехла вилки подшипника выключения сцепления | |
| 20 | 3***3 | Вилка подшипника выключения сцепления | |
| 21 | 3***5 | Опора вилки подшипника | |
| 22 | 2***8 | Болт М12х35 | |
| 23 | 2***2 | Шайба 12 пружинная | |
| 24 | 4***7 | Картер сцепления, нижняя часть в сборе | |
| 25 | 4***7 | Картер сцепления, нижняя часть в сборе | |
| 26 | 4***8 | Шайба 8,5 специальная | |
| 27 | 2***9 | Болт М8х12 | |
| 28 | 2***8 | Болт М8х1б крепления вентилятора | |
| 29 | 2***9 | Заклепка 4х9 | |
| 30 | 1***6 | Пластина вилки подшипника выключения сцепления | |
| 31 | 3***3 | Вилка подшипника выключения сцепления | |
| 32 | 3***5 | Скоба прижимная чехла вилки внутренняя | |
| 33 | 3***6 | Скоба прижимная чехла вилки наружная | |
| 34 | 2***2 | Шайба 10 пружинная | |
| 35 | 2***8 | Болт М10х35 | |
| 36 | 4***3 | Штифт диаметр 13х28 | |
| 37 | 4***9 | Прокладка картера сцепления | |
| 38 | 4***7 | Шпилька М12х1,25х22 | |
| 39 | 2***8 | Шайба 6 пружинная зубчатая с внутренним зубом | |
| 40 | 3***2 | Подшипник выключения сцепления | |
| 41 | 3***5 | Муфта подшипника выключения сцепления | |
| 42 | 3***0 | Подшипник выключения сцепления с муфтой в сборе | |
| 43 | 4***0 | Уплотнитель картера сцепления | |
| 44 | 4***3 | Держатель уплотнителя картера сцепления | |
| 45 | 3***0 | Подшипник выключения сцепления с муфтой в сборе | |
| 46 | 2***4 | Усилитель крепления картера сцепления правый | |
| 47 | 2***5 | Усилитель крепления картера сцепления левый | |
| 48 | 1***1 | Шайба 8 | |
| 49 | 2***8 | Болт М8х30 крепления усилителя к картеру сцепления |
