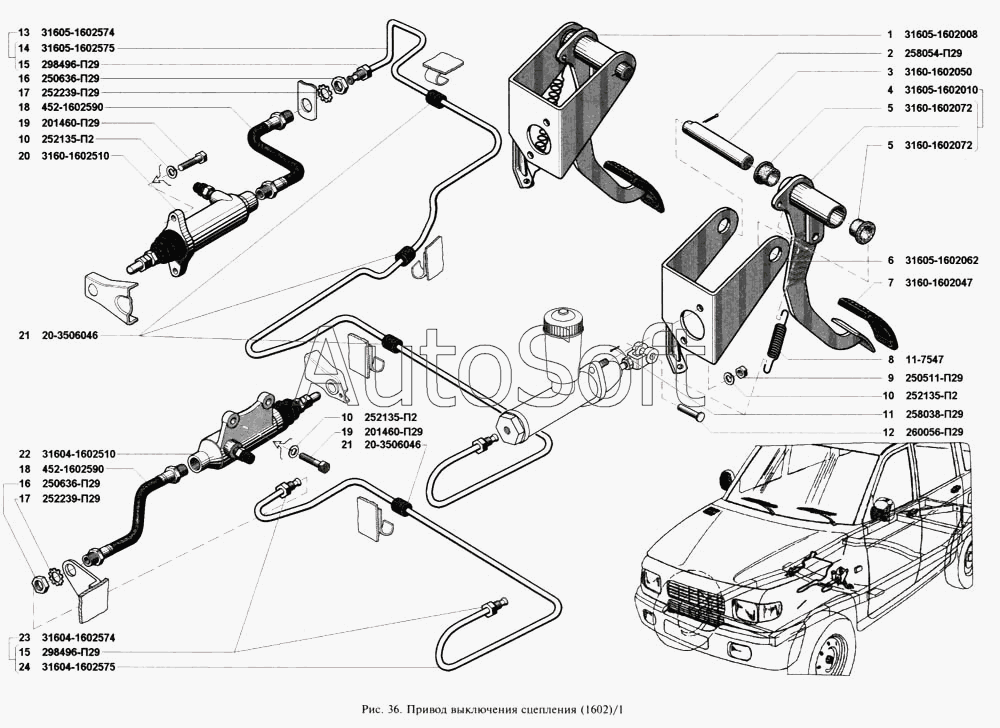

Каталог запасных частей к технике: УАЗ-3160 (2002). Привод выключения сцепления
13
24
23
22
21
21
20
19
19
18
18
17
17
16
16
15
15
14
1
12
11
10
10
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Кронштейн привода выключения сцепления с педалью в сборе | |
| 2 | 2***9 | Шплинт 4х32 | |
| 3 | 3***0 | Ось педали привода выключения сцепления | |
| 4 | 3***0 | Педаль привода выключения сцепления в сборе | |
| 5 | 3***2 | Втулка педали привода выключения сцепления | |
| 6 | 3***2 | Кронштейн педалей | |
| 7 | 3***7 | Накладка педали привода выключения сцепления | |
| 8 | 1***7 | Пружина оттяжная вилки выключения сцепления | |
| 9 | 2***9 | Гайка М8х1 | |
| 10 | 2***2 | Шайба 6 пружинная | |
| 11 | 2***9 | Шплинт 3,2х16 | |
| 12 | 2***9 | Палец 10х25 | |
| 13 | 3***4 | Трубка главного цилиндра выключения сцепления в сборе | |
| 14 | 3***5 | Трубка главного цилиндра | |
| 15 | 2***9 | Гайка М12х1 соединительная | |
| 16 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 17 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 18 | 4***0 | Шланг гибкий привода выключения сцепления | |
| 19 | 2***9 | Болт М8х 30 | |
| 20 | 3***0 | Цилиндр привода выключения сцепления в сборе | |
| 21 | 2***6 | Трубка защитная | |
| 22 | 3***0 | Цилиндр привода выключения сцепления в сборе | |
| 23 | 3***4 | Трубка главного цилиндра выключения сцепления в сборе | |
| 24 | 3***5 | Трубка главного цилиндра |
