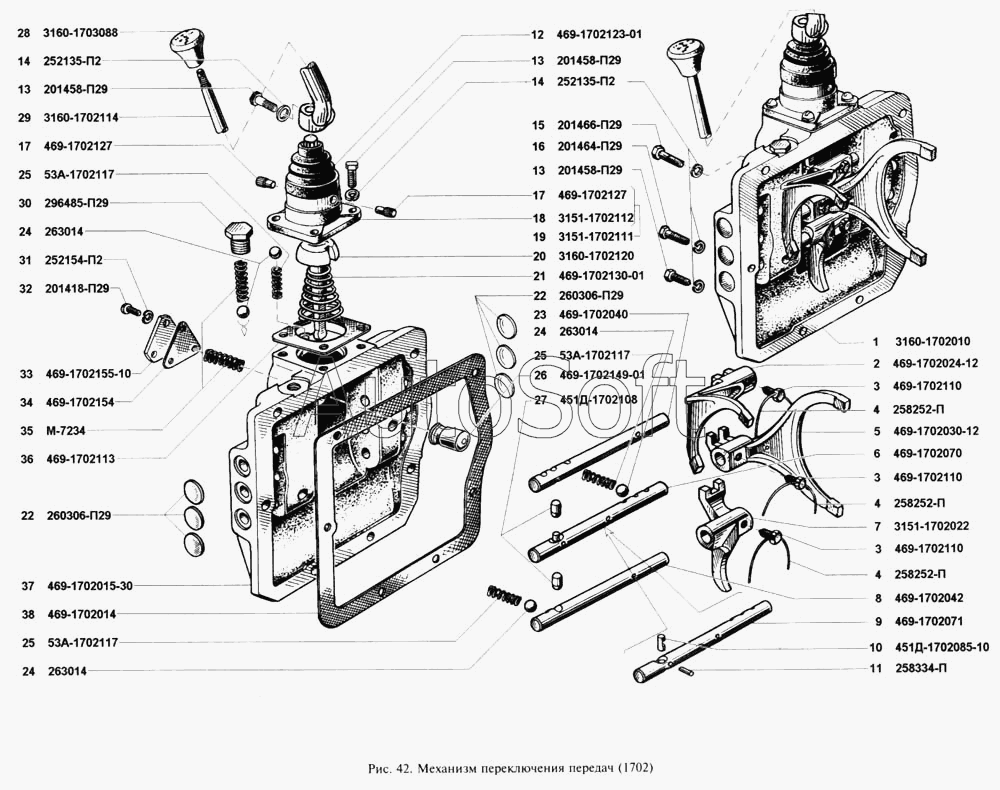

Каталог запасных частей к технике: УАЗ-3160 (2002). Механизм переключения передач (четырехступенчатой коробки)
30
21
22
22
23
24
24
24
25
25
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
3
3
4
4
4
5
6
7
8
9
10
1
12
13
13
13
14
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Механизм переключения передач в сборе | |
| 2 | 4***2 | Вилка переключения 1 и 2 передач | |
| 3 | 4***0 | Винт стопорный | |
| 4 | 2***П | Шплинт-проволока 1,2х150 | |
| 5 | 4***2 | Вилка переключения 3 и 4 передач | |
| 6 | 4***0 | Шток вилки переключения 3-й и 4-й передач в сборе | |
| 7 | 3***2 | Вилка переключения заднего хода | |
| 8 | 4***2 | Шток вилки заднего хода | |
| 9 | 4***1 | Шток вилки переключения 3-й и 4-й передач | |
| 10 | 4***0 | Палец стопорный | |
| 11 | 2***П | Штифт 2х8 | |
| 12 | 4***1 | Уплотнитель рычага переключения передач | |
| 13 | 2***9 | Болт М8х25 | |
| 14 | 2***2 | Шайба 6 пружинная | |
| 15 | 2***9 | Болт М8х45 | |
| 16 | 2***9 | Болт М8х40 | |
| 17 | 4***7 | Штифт рычага переключения передач | |
| 18 | 3***2 | Крышка люка рычага переключения передач | |
| 19 | 3***1 | Крышка люка рычага переключения со штифтами в сборе | |
| 20 | 3***0 | Рычаг переключения передач - нижняя часть | |
| 21 | 4***1 | Пружина рычага переключения передач | |
| 22 | 2***9 | Заглушка ф18 штоков | |
| 23 | 4***0 | Шток вилки переключения 1-й и 2-й передач | |
| 24 | 2***П | Шарик диаметром 9,525 фиксатора штоков переключения передач | |
| 25 | 5***7 | Пружина фиксатора штоков переключения передач | |
| 26 | 4***1 | Предохранитель | |
| 27 | 4***8 | Плунжер замочный | |
| 28 | 3***8 | Рукоятка рычага переключения передач | |
| 29 | 3***4 | Рычаг переключения передач-верхняя часть | |
| 30 | 2***9 | Пробка М 14х1,5 | |
| 31 | 2***2 | Шайба 6 пружинная | |
| 32 | 2***9 | Болт М6х16 | |
| 33 | 4***0 | Крышка предохранителя | |
| 34 | 4***4 | Прокладка крышки | |
| 35 | М***4 | Пружина шарика фиксатора штоков переключения | |
| 36 | 4***3 | Прокладка крышки люка рычага | |
| 37 | 4***0 | Крышка механизма псреключения в сборе | |
| 38 | 4***4 | Прокладка боковой крышки |
