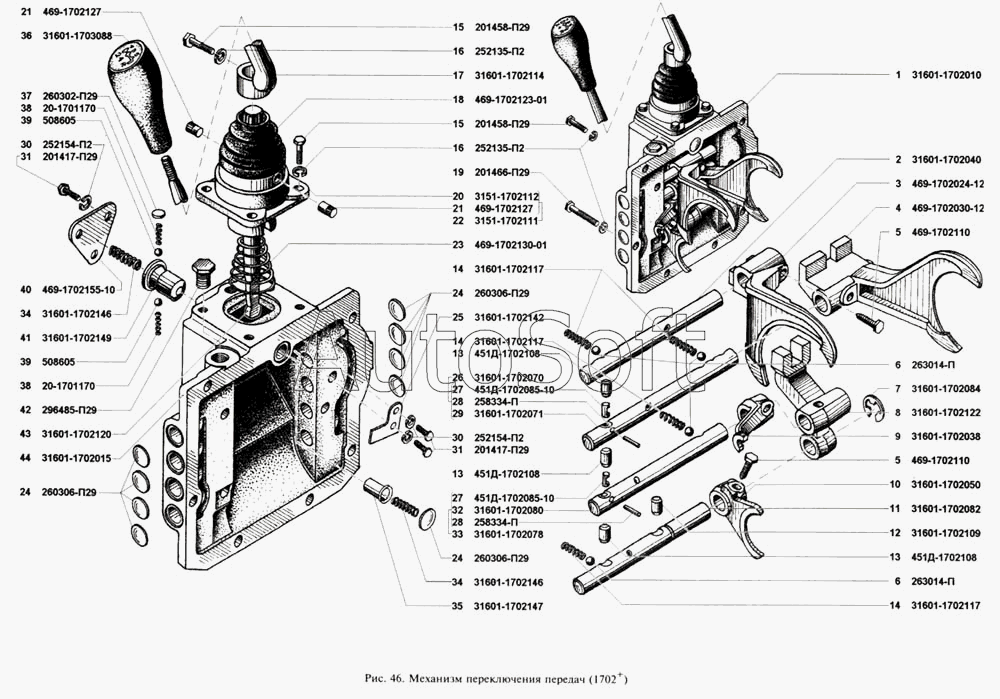

Каталог запасных частей к технике: УАЗ-3160 (2002). Механизм переключения передач (пятиступенчатой коробки)
34
34
24
24
24
25
26
27
27
28
28
29
30
30
31
31
32
33
23
35
36
37
38
38
39
39
40
41
42
43
44
12
2
3
4
5
5
6
6
7
8
9
10
11
1
13
13
13
14
14
14
15
15
16
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Механизм переключения передач в сборе | |
| 2 | 3***0 | Шток вилки переключения 1 и 2 передач | |
| 3 | 4***2 | Вилка переключения 1 и 2 передач | |
| 4 | 4***2 | Вилка переключения 3 и 4 передач | |
| 5 | 4***0 | Винт стопорный | |
| 6 | 2***П | Шарик 3/8" штоков | |
| 7 | 3***4 | Шайба упорная | |
| 8 | 3***2 | Рычаг промежуточный | |
| 9 | 3***8 | Поводок штока 5 передачи | |
| 10 | 3***0 | Вилка заднего хода | |
| 11 | 3***2 | Шток вилки заднего хода | |
| 12 | 3***9 | Плунжер промежуточный рычага | |
| 13 | 4***8 | Плунжер замочный | |
| 14 | 3***7 | Пружина шарика фиксатора | |
| 15 | 2***9 | Болт М8х25 | |
| 16 | 2***2 | Шайба 6 пружинная | |
| 17 | 3***4 | Рычаг переключения передач | |
| 18 | 4***1 | Уплотнитель рычага переключения передач | |
| 19 | 2***9 | Болт М8х45 | |
| 20 | 3***2 | Крышка люка рычага переключения передач | |
| 21 | 4***7 | Штифт рычага переключения передач | |
| 22 | 3***1 | Крышка люка рычага переключения со штифтами в сборе | |
| 23 | 4***1 | Пружина рычага переключения передач | |
| 24 | 2***9 | Заглушка ф18 штоков | |
| 25 | 3***2 | Упор рычага | |
| 26 | 3***0 | Шток вилки переключения 3 и 4 передач в сборе | |
| 27 | 4***0 | Палец стопорный | |
| 28 | 2***П | Штифт 2х8 | |
| 29 | 3***1 | Шток вилки переключения 3 и 4 передач | |
| 30 | 2***2 | Шайба 6 пружинная | |
| 31 | 2***9 | Болт М6х14 | |
| 32 | 3***0 | Шток промежуточного рычага | |
| 33 | 3***8 | Шток промежуточного рычага в сборе | |
| 34 | 3***6 | Пружина предохранителя | |
| 35 | 3***7 | Фиксатор | |
| 36 | 3***8 | Рукоятка рычага переключения передач | |
| 37 | 2***9 | Заглушка 10 | |
| 38 | 2***0 | Пружина | |
| 39 | 5***5 | Шарик 1/4" | |
| 40 | 4***0 | Крышка предохранителя | |
| 41 | 3***9 | Предохранитель заднего хода | |
| 42 | 2***9 | Пробка М 14х1,5 | |
| 43 | 3***0 | Рычаг переключения передач нижний | |
| 44 | 3***5 | Крышка боковая коробки передач |
