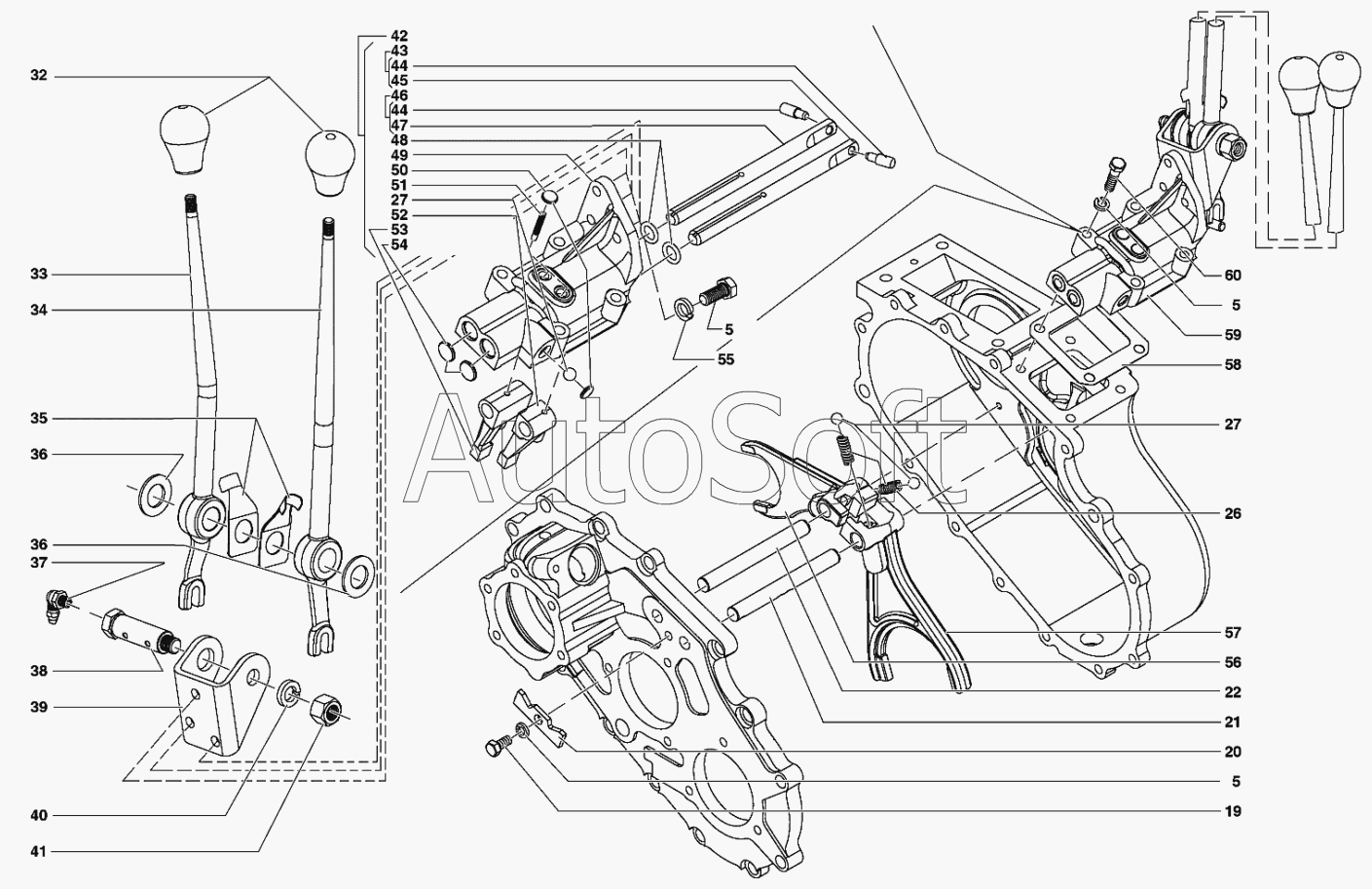

Каталог запасных частей к технике: УАЗ-31519 (2007). Механизм переключения передач
/89.gif)
5
5
5
19
20
21
22
26
27
27
32
33
34
35
36
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 2***2 | Шайба 6 пружинная | |
| 19 | 2***2 | Болт М8х16 крепления нижней части картера к верхней | |
| 20 | 3***6 | Стопор штоков | |
| 21 | 3***0 | Шток вилки включения переднего моста | |
| 22 | 3***4 | Шток вилки включения заднего моста | |
| 26 | 5***7 | Пружина фиксатора штоков переключения передач | |
| 27 | 2***П | Шарик 3/8" штоков | |
| 32 | 4***Г | Рукоятка рычагов включения переднего и заднего мостов | |
| 33 | 4***1 | Рычаг включения заднего моста | |
| 34 | 4***0 | Рычаг включения переднего моста | |
| 35 | 4***4 | Пружина рычагов включения переднего и заднего мостов | |
| 36 | 4***1 | Шайба опорная | |
| 37 | 2***8 | Пресс-масленка | |
| 38 | 4***2 | Ось рычагов переключения переднего и заднего мостов | |
| 39 | 4***8 | Кронштейн рычагов переключения | |
| 40 | 2***2 | Шайба 12 пружинная | |
| 41 | 2***9 | Гайка М12 | |
| 42 | 4***0 | Крышка механизма переключения в сборе | |
| 43 | 4***1 | Шток включения переднего моста в сборе | |
| 44 | 4***9 | Палец штоков рычагов включения переднего и заднего мостов | |
| 45 | 4***5 | Шток включения заднего моста | |
| 46 | 4***4 | Шток включения заднего моста в боре | |
| 47 | 4***2 | Шток включения переднего моста | |
| 48 | 3***7 | Кольцо уплотнительное оси избирательного рычага | |
| 49 | 4***3 | Крышка механизма переключения | |
| 50 | 2***9 | Заглушка ф12 | |
| 51 | 2***П | Штифт 4х30 | |
| 52 | 4***9 | Рычаг включения переднего моста | |
| 53 | 4***1 | Рычаг включения заднего моста | |
| 54 | 2***9 | Заглушка 16 | |
| 55 | 2***9 | Болт М8х18 | |
| 56 | 3***0 | Вилка включения прямой и понижающей передачи | |
| 57 | 3***8 | Вилка переключения передач | |
| 58 | 4***1 | Прокладка | |
| 59 | 3***8 | Крышка механизма переключения в сборе | |
| 60 | 2***9 | Болт М8х38 |
