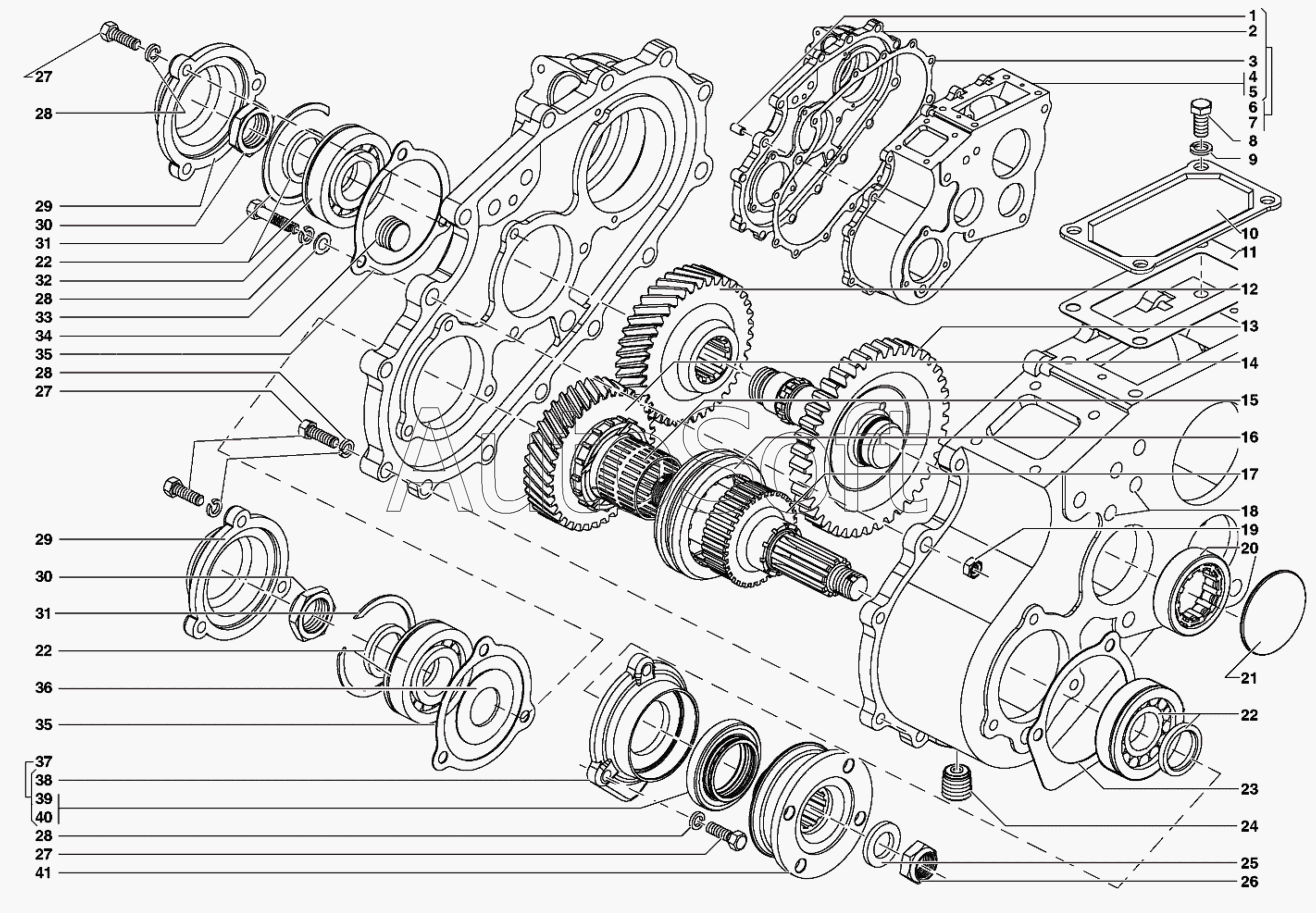

Каталог запасных частей к технике: УАЗ-31519 (2007). Коробка раздаточная
/92.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
27
27
28
28
28
28
29
29
30
30
31
31
32
33
34
35
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Штифт установочный | |
| 2 | 4***0 | Крышка картера | |
| 3 | 3***5 | Прокладка картера | |
| 4 | 4***0 | Картер | |
| 5 | 4***2 | Картер | |
| 6 | 4***0 | Картер в сборе | |
| 7 | 4***0 | Картер раздаточной коробки | |
| 8 | 2***9 | Болт М 10х20 | |
| 9 | 2***2 | Шайба 10 пружинная | |
| 10 | 4***7 | Крышка верхнего люка | |
| 11 | 4***8 | Прокладка уплотнительная | |
| 12 | 3***8 | Шестерня промежуточная | |
| 13 | 3***5 | Вал промежуточный | |
| 14 | 3***2 | Шестерня привода переднего моста | |
| 15 | 3***6 | Подшипник | |
| 16 | 3***4 | Муфта отключения переднего моста | |
| 17 | 3***0 | Вал привода переднего моста | |
| 18 | 2***9 | Заглушка 16 | |
| 19 | 2***9 | Гайка М8 | |
| 20 | 3***2 | Подшипник роликовый цилиндрический передний | |
| 21 | 2***9 | Заглушка ф65 отверстия подшипника | |
| 22 | 3***2 | Подшипник промежуточного вала задний | |
| 23 | 4***1 | Прокладка уплотнительная | |
| 24 | 3***6 | Пробка магнитная | |
| 25 | 2***Б | Шайба фланца | |
| 26 | 4***8 | Гайка М20х1,5 | |
| 27 | 2***9 | Болт М8х25 | |
| 28 | 2***2 | Шайба 6 пружинная | |
| 29 | 3***1 | Крышка подшипника | |
| 30 | 4***7 | Гайка М27х1,5 | |
| 31 | 2***2 | Кольцо стопорное | |
| 32 | 2***9 | Болт М8х38 | |
| 33 | 2***9 | Шайба 8 | |
| 34 | 1***1 | Пробка | |
| 35 | 4***1 | Прокладка уплотнительная крышки | |
| 36 | 3***3 | Шайба упорная | |
| 37 | 3***1 | Крышка с манжетой в сборе | |
| 38 | 3***8 | Крышка переднего подшипника вала привода переднего моста | |
| 39 | 3***0 | Манжета в сборе | |
| 40 | 3***1 | Манжета с пружинами 42х68-16,4 | |
| 41 | 6***1 | Фланец в сборе |
